JBMT – Boîtes de jonction de moyenne tension 7,2/12/24/36kV

Les boîtes de jonction de moyenne tension “JBMT” permettent d’effectuer des jonctions ou dérivations de câbles de moyenne tension.

Préventif

Les boîtes de jonction de moyenne tension sont fréquemment utilisées lorsqu’une alimentation électrique est nécessaire à l’intérieur de longs tronçons de galerie ou de tunnel par le biais de câbles de moyenne tension.

Cear réalise des boîtes de jonction de moyenne tension avec tensions nominales de 7,2 kV à 36 kV) conçues pour:

  • les installations en extérieur ou dans un tunnel;
  • la protection des parties sous tension contre les contacts directs;
  • éviter les contacts directs avec les parties sous tension;
  • l’installation immédiate et prête à l’emploi.

La boîte de jonction a été conçue pour résister aux conditions mécaniques d’utilisation difficiles et prévoit au moins deux connexions réalisables via une douille ou de colliers pour câbles spéciaux.

Fiche technique

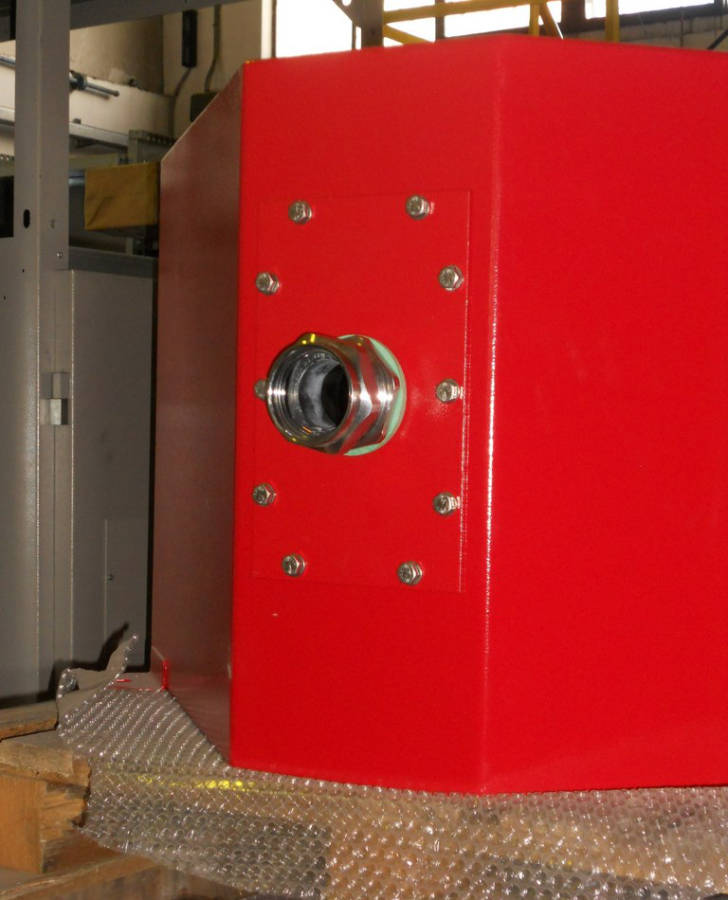

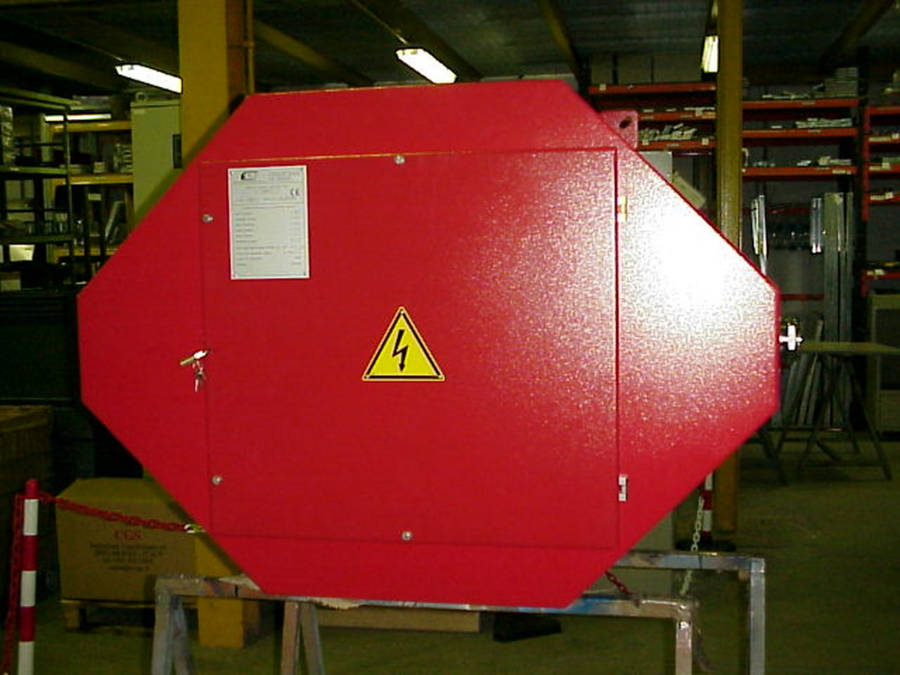

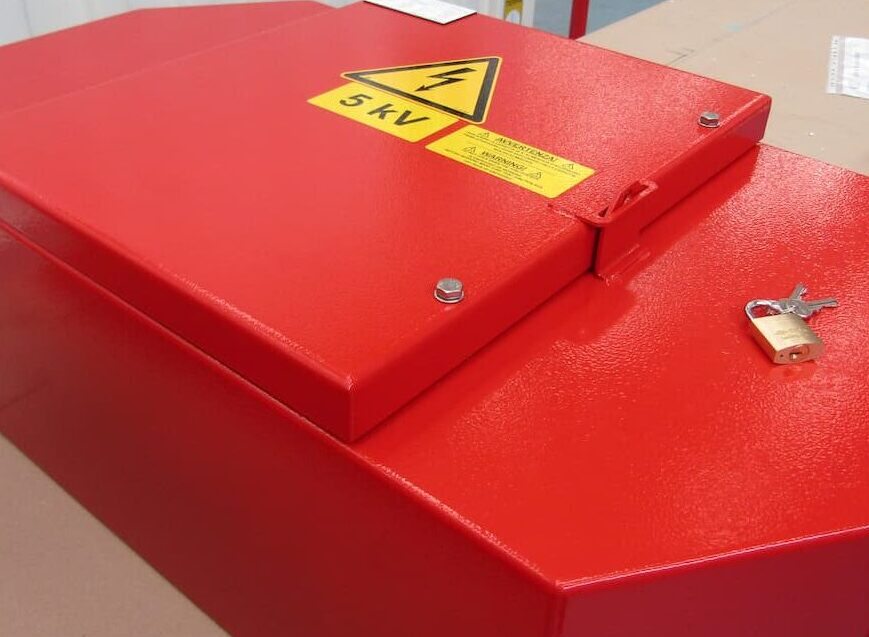

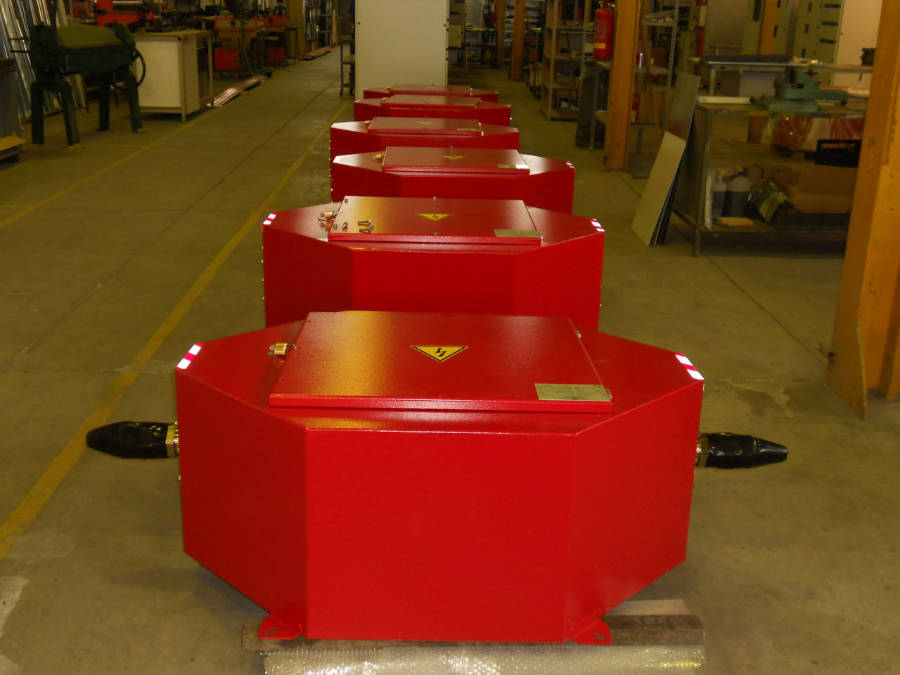

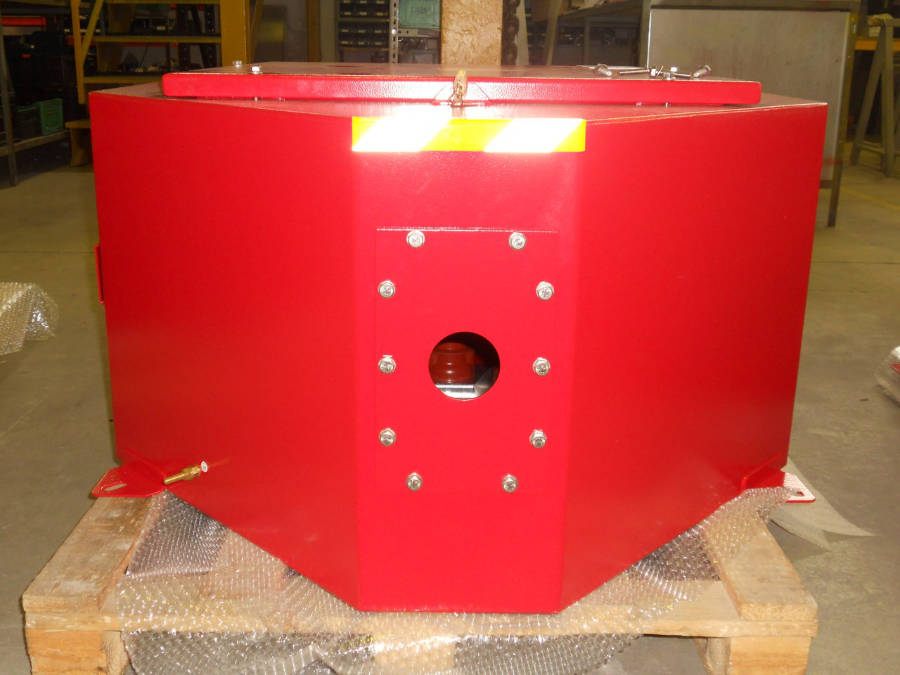

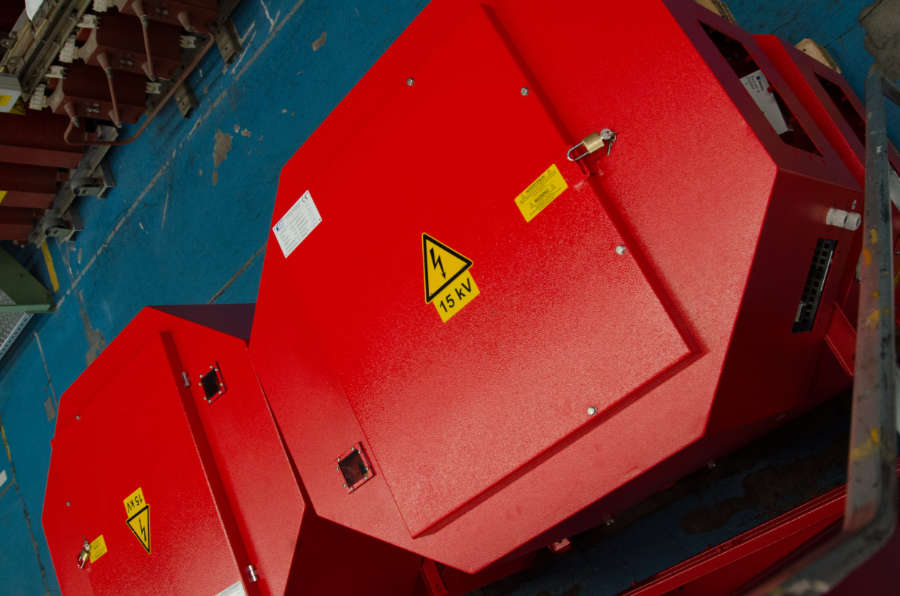

Galerie de photos

Réglementations internationaux et de sécurité

Les boîtes de jonction JBMT sont conformes aux normes Internationaux IEC 62271-200 et Européennes CEI 17-6; CEI EN 62271-200.

Caractéristiques constructives des boîtes de jonction JBMT

Les boîtes de jonction JBMT ils sont fabriqués dans leur version standard en tôle d’acier pliée à la presse dûment bordée et renforcée d’une épaisseur et d’une peinture aptes à résister aux fortes sollicitations et aux intempéries. Toutes les parties ferreuses des composants, écrous et boulons et petits accessoires sont en acier inoxydable.
Sur demande, des versions en acier inoxydable peuvent être réalisées.

Conditions environnementales et d’utilisation

L’installation des boîtes de jonction prévoit température de l’air ambiant max 45°C et min -5°C et un degré de protection standard IP55, qui peut aller jusqu’à IP66. D’autres conditions de fonctionnement, ainsi que d’autres degrés de protection peuvent être évalués sur demande.

Modularité et customisation

– Les boîtes de jonction peuvent être personnalisés selon le nombre de câbles entrants et sortants, le type de colliers ou MCT le plus adapté à l’utilisation et au type d’accessibilité souhaité
– Possibilité d’équiper les boîtiers de jonction d’un boîtier auxiliaire pour loger la fibre optique.
– Sur demande, la boîte peut être équipé de shunts capacitifs et d’un réchauffeur anti-condensation.

Caractéristiques techniques des boîtes de jonction MT

7,2 kV
3AC
12KV
3AC
24 KV
3AC
36 KV
3AC
Tension nominale d’utilisation Ur 7,2 kV 12 kV 24 kV 36 kV
Tension de tenue à 50 Hz (1 min) Ub 20 kV 28 kV 50 kV 70 kV
Tension de tenue aux chocs U imp 60 kV 75 kV 125 kV 145 kV
Fréquence nominale fn 50-60 Hz 50-60 Hz 50-60 Hz 50-60 Hz
Courant nominale des barres/câbles Ir 630 A 630 A 630 A 630 A
Courant de court-circuit Ik 25kA x 1’’ 25kA x 1’’ 25kA x 1’’ 25kA x 1’’

Dimensioni Standard

Le dimensioni possono variare in funzione di:

  • Tipologia di celle che compongono il quadro
  • Versione per la tenuta ad arco interno
  • Versione con l’isolamento in aria o in SF6
