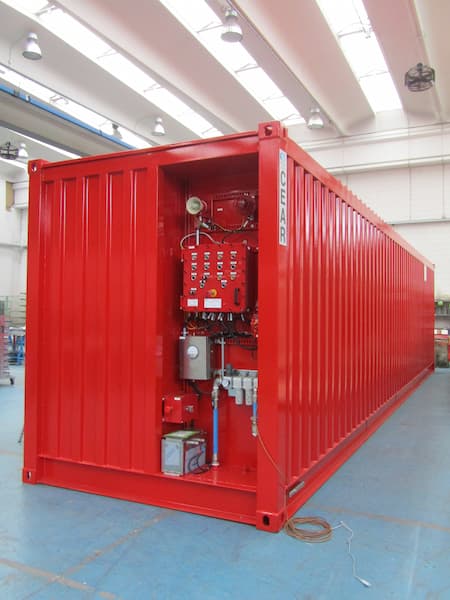

TVR Poste pressurisée et ventilée

Le poste pressurisée et ventilée TVR est adaptée à l’installation dans des zones à risque d’explosion et est conçue pour contenir du matériel électro-instrumental, des tableaux électriques, des transformateurs, des onduleurs, moteurs etc.

Préventif

Le mode de protection est basé sur le principe du maintien d’une surpression à l’intérieur du volume à protéger par rapport à l’atmosphère environnante (mode de protection “p” et  ‘’ v2 ‘’), adapté à une installation en mine (tunnel) avec présence possible de grisou gaz, classé Groupe I Catégorie M2, ou pour surface en zone classée Groupe II 2GD.

Le poste est équipée du système de contrôle de pressurisation PCS-Ex p SIL2, nécessaire pour maintenir la surpression interne.

Galerie de photos

Réglementations internationaux et de sécurité

La poste TVR est conforme aux normes internationaux IEC et EN 60079-0, EN-60079-1, EN-60079-2, EN 60079-7, EN 60079-11, EN 60079-31, EN 50381, ainsi qu’à la directive ATEX 2014/34/EU.

Caractéristiques constructives des postes pressurisées et ventilées TVR

Le poste pressurisée et ventilée peut être fabriquée selon des normes dimensionnelles allant de 10 à 40 pieds standard ISO (également high cube), ou surdimensionné, avec une surface maximale de 76m3.
 La structure métallique est autoportante et dimensionnée pour assurer une rigidité et une indéformabilité maximales, notamment dans les opérations de manutention pour le transport.

Caractéristiques électriques des postes TVR

Le poste pressurisée et ventilée TVR peut être équipée d’un transformateur de puissance en résine, l’huile ou à l’air.
Les unités modulaires du M.T. peuvent avoir une isolation air/gaz SF6 et peuvent être couplés pour créer différentes configurations
Les tableaux de basse tension ou d’automatisation sont fabriqués selon les spécifications du client dans des unités modulaires et personnalisables.

Modularité et customisation

  • Tous les équipements électriques et auxiliaires sont déjà interconnectés et testés en usine, prêts à l’emploi.
  • Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis.
  • Équipé d’un groupe de batteries pour l’alimentation autonome du système de pressurisation, équipé d’un coupe-batterie,
  • Système HVAC et de capteurs de détection de gaz.
  • La méthode de protection et de ventilation sous pression change selon le type d’installation, qu’elle soit en mine (TVR-vM2) ou en surface (TVR-v2).

Caractéristiques techniques des postes pressurisées et ventilées

Type d’installation de tunnels et d’extérieur
Volume Nominale de pressurisation De 15 à 76m3
Surpression maximale et minimale dans exercice De 0,5mbar à 10mbar
Nombre de compartiments A partir de 2
Température ambiant maxima + 55°C
Temperature ambient minimal – 20°C
Degré de protection externe IP 55
Altitude 1000m s.l.m.
Humidité relative 0÷90%
Peinture RAL 3020 (hors standard sur demande)
