CTS EX P – Poste compacte de transformation et distribution
Le poste compacte de distribution et transformation CTS Ex p est réalisée en exécution à sécurité Ex avec manière de protection “p” appropriée pour l’installation classifié Groupe I Catégorie M2 (en mine ) et pour installations au jour Groupe II 2GD avec niveau de protection Gb.
PréventifPréventif
Le poste est è dotée d’un système de contrôle de pressurisation PCS-Ex p SIL2 pour maintenir un niveau de sûreté et continuité d’exercice, en vérifiant que l’atmosphère intérieure maintient un environnement sûr.
La manière de protection Ex p, à surpression interne, consiste en l’introduction d’un gaz inactif de protection dans le poste pour maintenir en surpression par rapport à l’atmosphère externe, et empêcher l’entrée d’atmosphère explosive à l’intérieur du poste.
Réglementations internationaux et de sécurité
La structure et les tableaux installés à l’intérieur sont conformes aux normes internationaux IEC pour les tableaux électriques, et européennes EN 60079-0, EN-60079-2, EN 60079-11, ainsi qu’à la directive ATEX 2014/34/EU.
Caractéristiques constructives des postes CTS Ex p

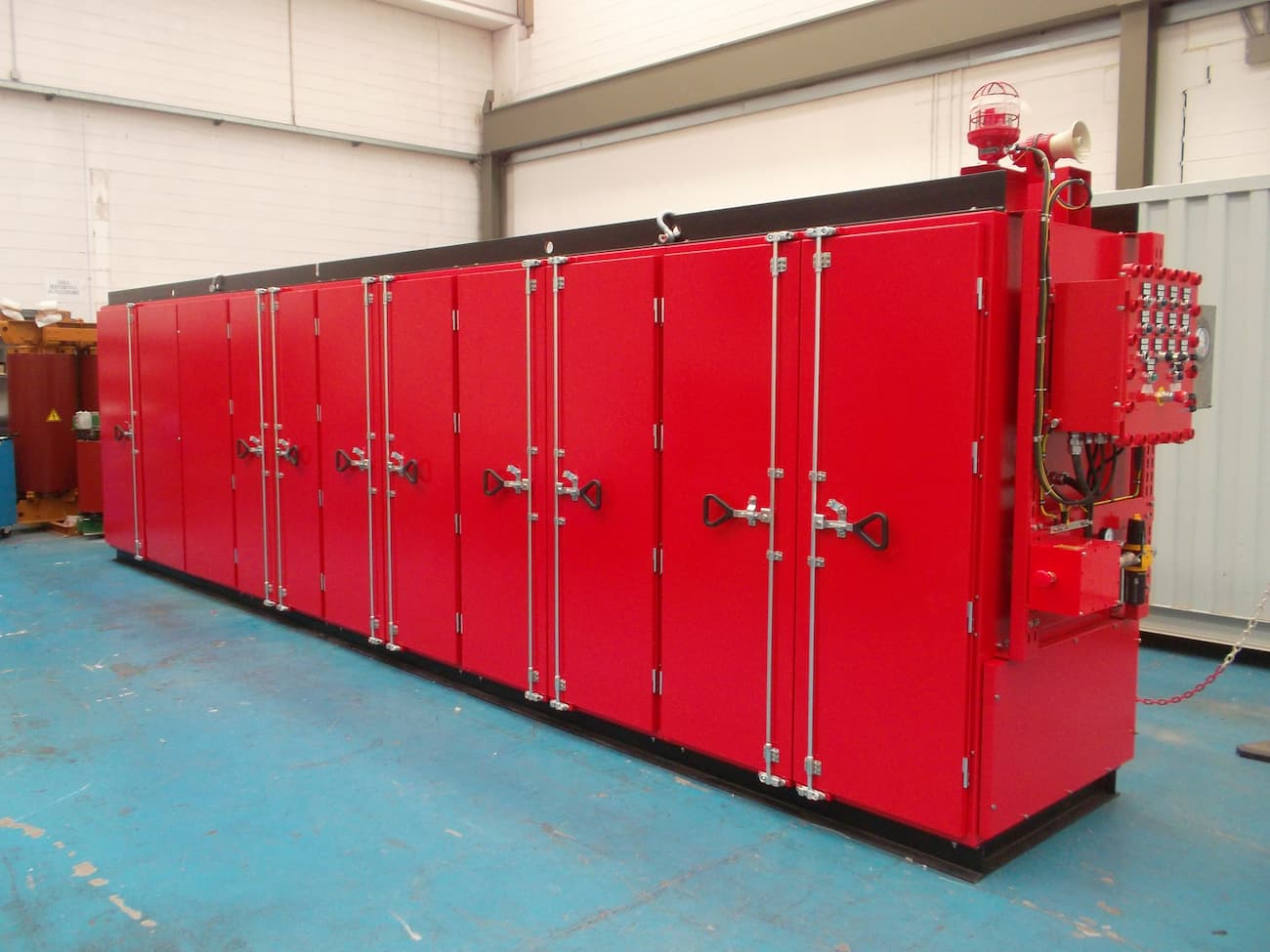

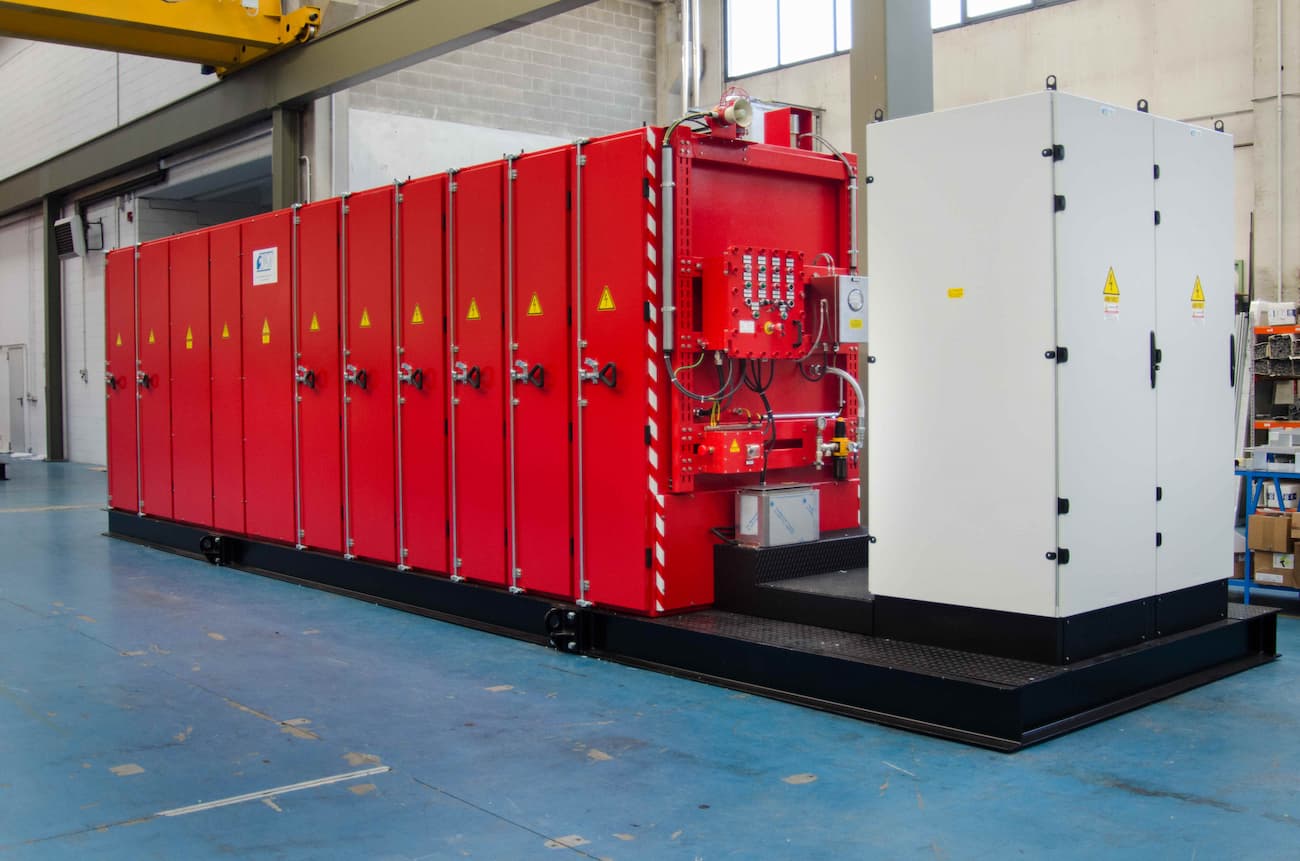

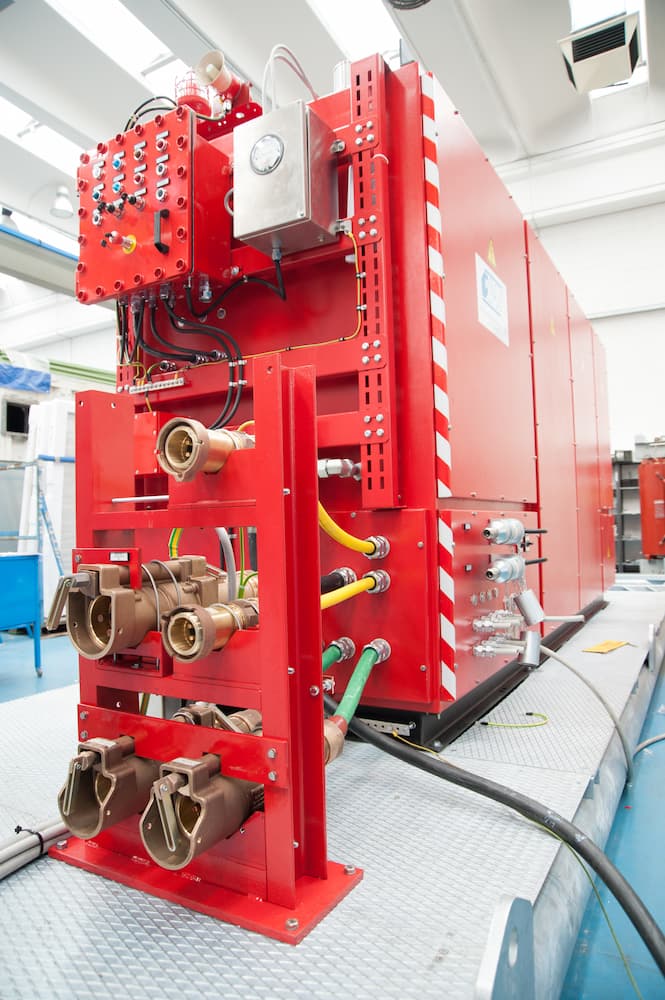

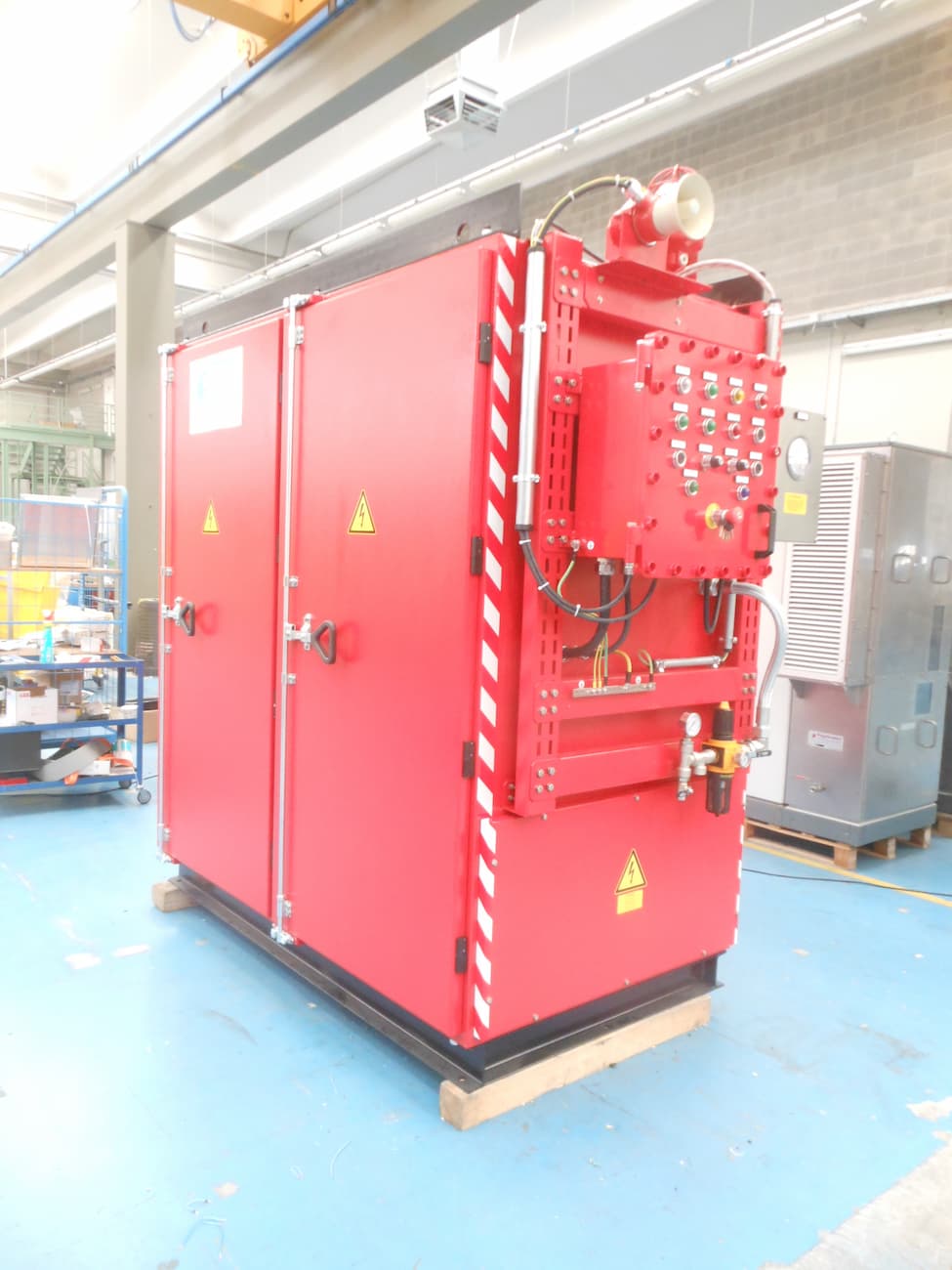

La poste compacte de distribution et transformation CTS-Ex peut être constituée d’un ou plusieurs compartiments selon les caractéristiques d’utilisation, soit pour la distribution ou la transformation, et est équipée de tous les accessoires et équipements de sécurité. La structure de construction a été conçue pour être extrêmement robuste et résistante, pour fonctionner dans des conditions environnementales extrêmes et difficiles.
Les portes d’accès à l’équipement sont à charnière et la fermeture s’effectue avec une poignée robuste et barillet.
Caractéristiques électriques des postes CTS Ex p
Le poste compacte CTS-Ex peut être équipée d’un transformateur de puissance en résine, l’huile ou air.
Les unités modulaires du M.T. peuvent avoir une isolation air/gaz SF6 et peuvent être couplés pour créer différentes configurations.

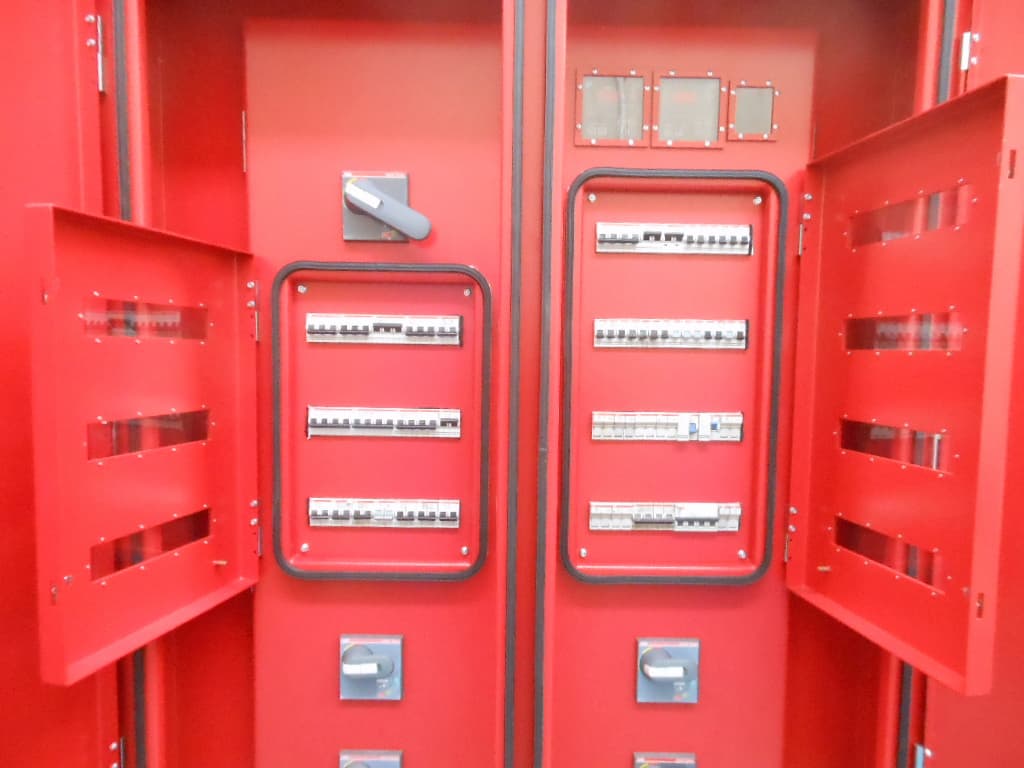

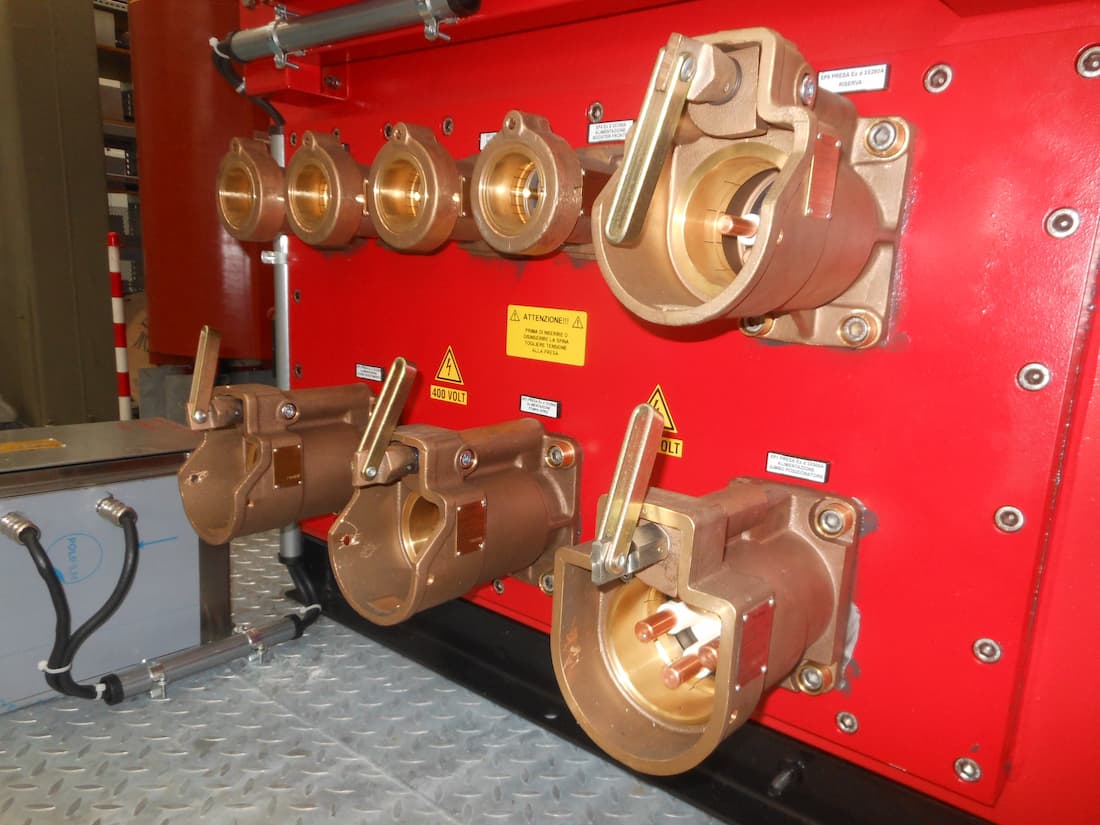

La section de basse tension est constituée d’une plaque sur laquelle sont installés et interconnectés les équipements électriques d’alimentation des services électriques définis selon le cahier des charges du client.

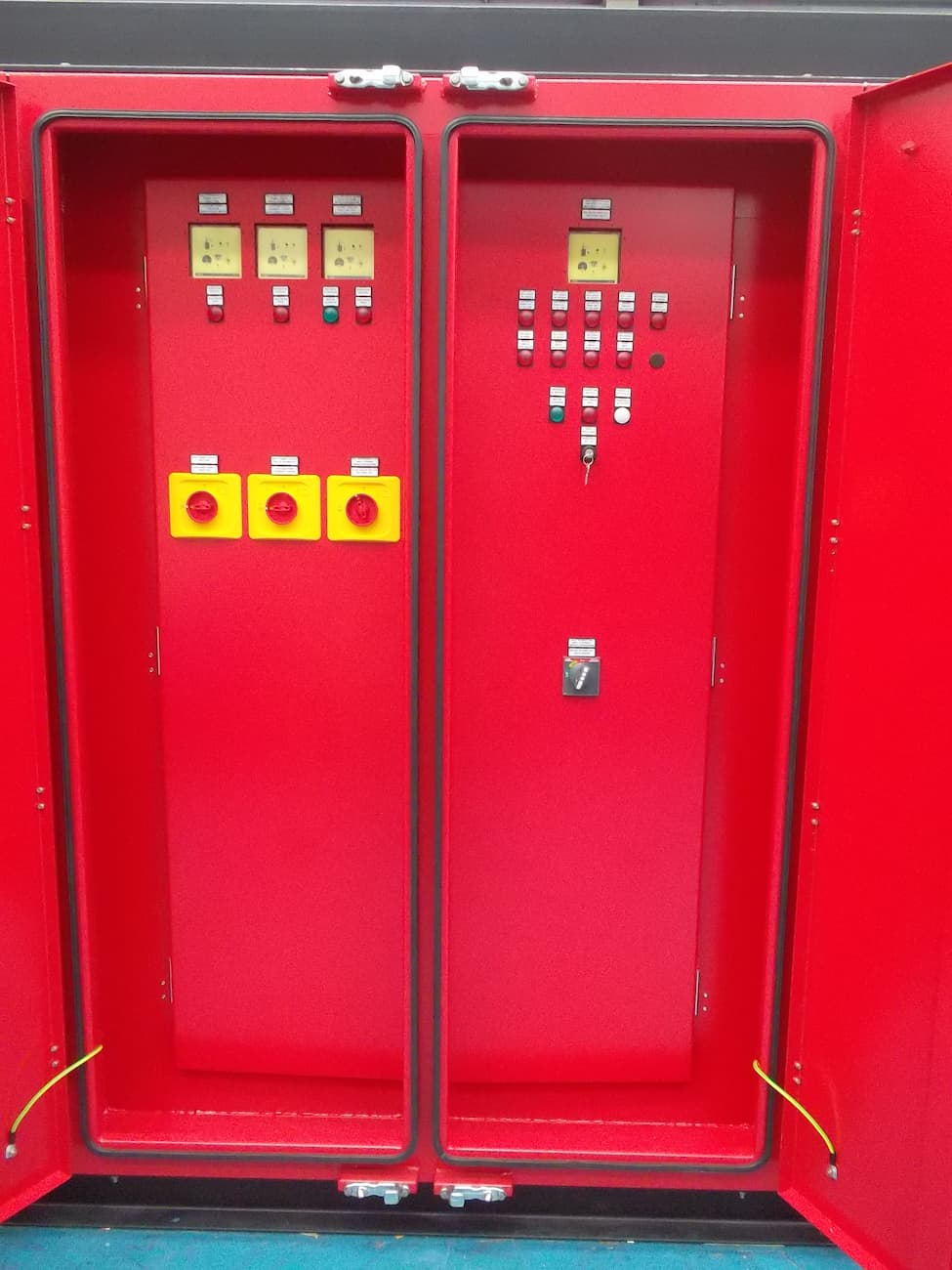

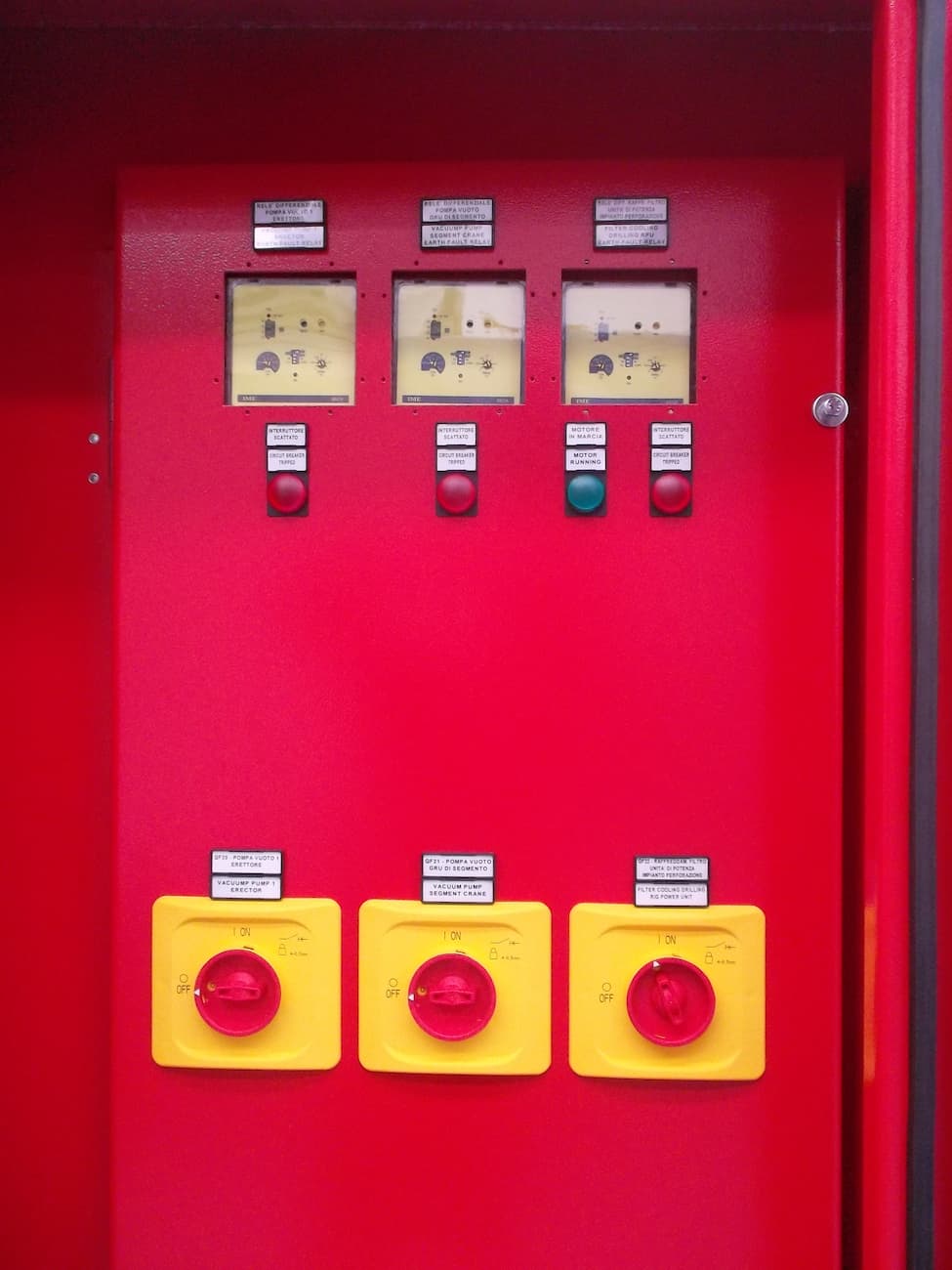

Afin d’assurer la sécurité de l’opérateur et le degré de protection, en plus de la porte extérieure, une porte intérieure est prévue pour l’accès aux équipements électriques.
Modularité et customisation
- Tous les équipements électriques et auxiliaires sont déjà interconnectés et testés en usine, prêts à l’emploi.
- Possibilité de remettre en état des postes compactes d’occasion, de procéder à la révision des équipements électriques, d’évaluer le remplacement et l’adaptation relative à la réglementation en vigueur.
- Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis.

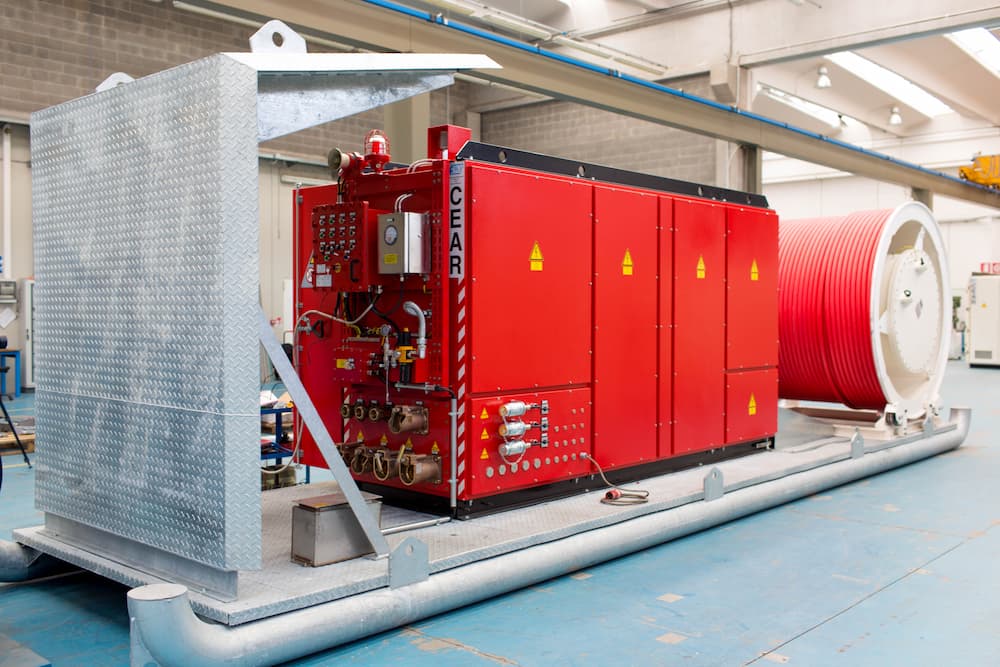

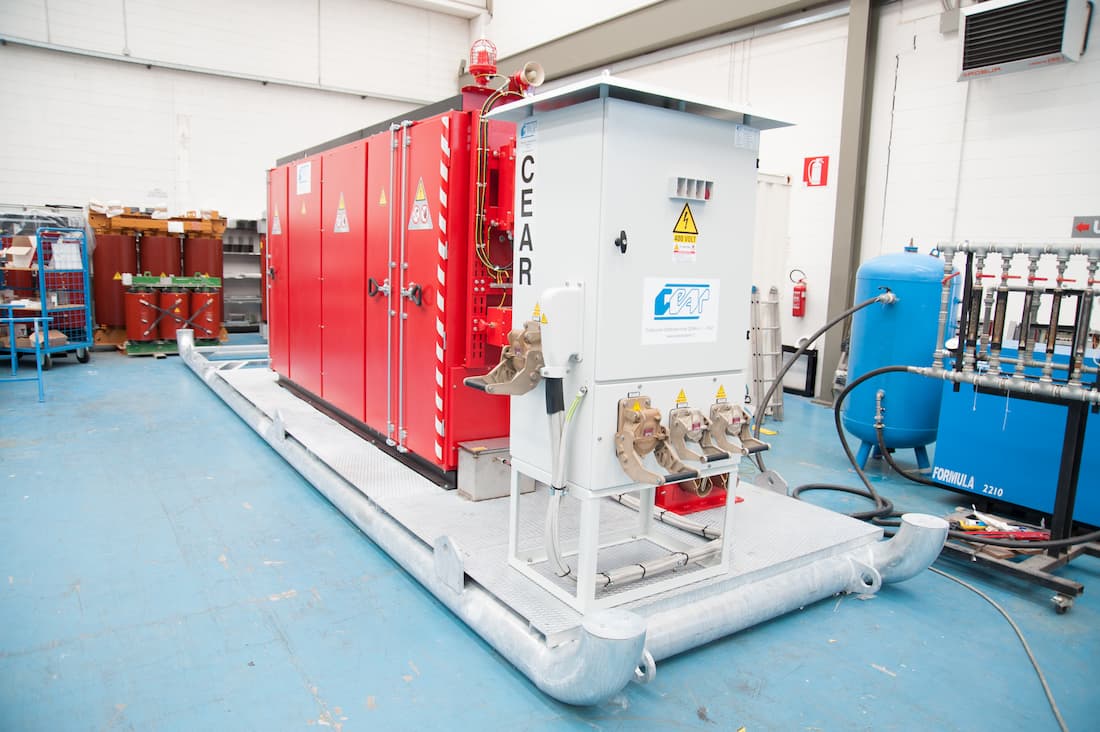

- Le poste CTS Ex p peut être équipée d’un chariot , protection et un enrouleur Atex.
Caractéristiques techniques des postes compactes CTS Ex p
Type d’installation | tunnels et au jour |
Volume nominal de pressurisation | de 10 à 35m3 |
Surpression minimale et maximale dans exercice | De 0,5mbar à 8mbar |
Nombre compartiments | A partir de 1 |
Température ambiant maximal | + 45°C |
Température ambiant minimal | – 20°C |
Degré de protection externe | IP 55 |
Altitude | <1000m s.l.m. |
Humidité relative | 0÷90% |
Peinture | RAL 3020 (hors standard sur demande) |
