DISTRIBUZIONE DI POTENZA

QDC630 – Quadro elettrico da cantiere

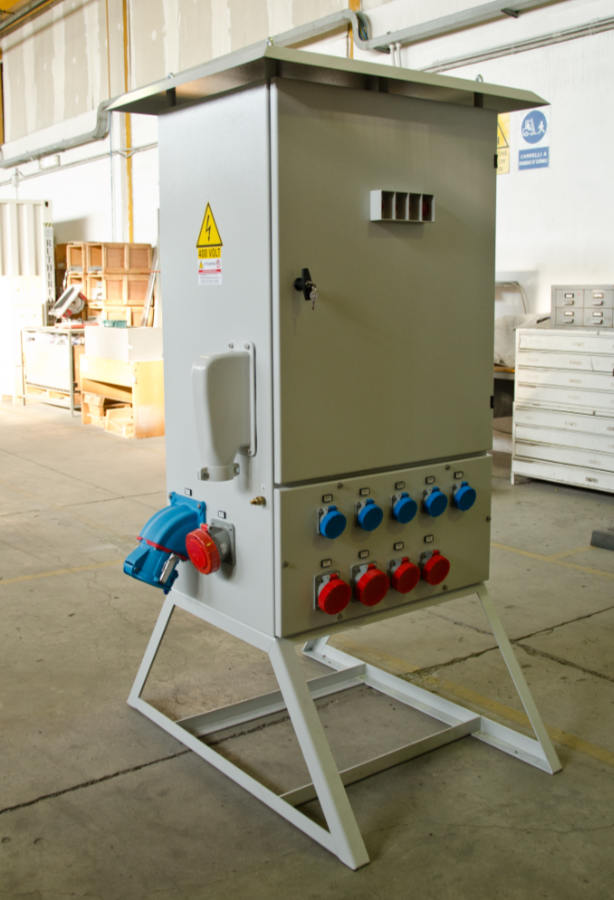

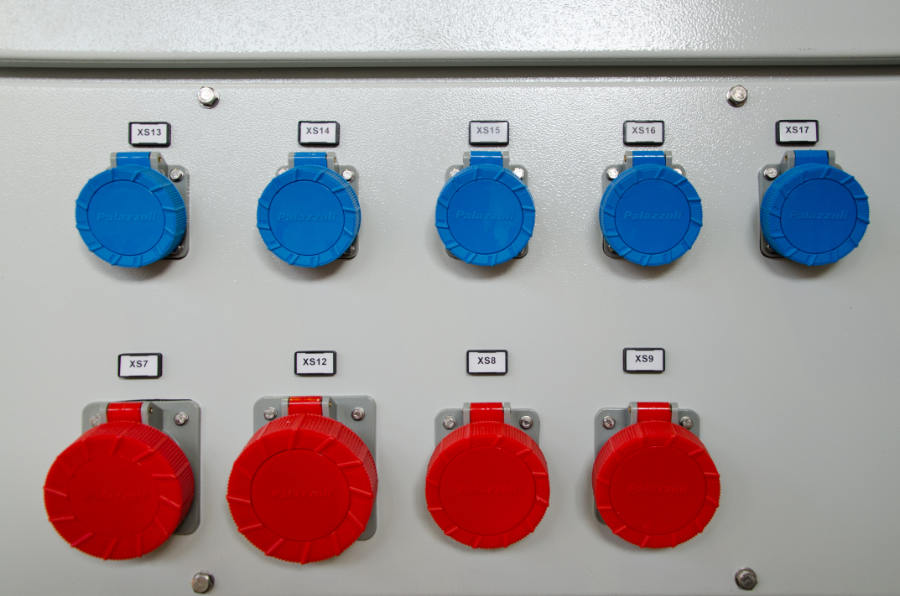

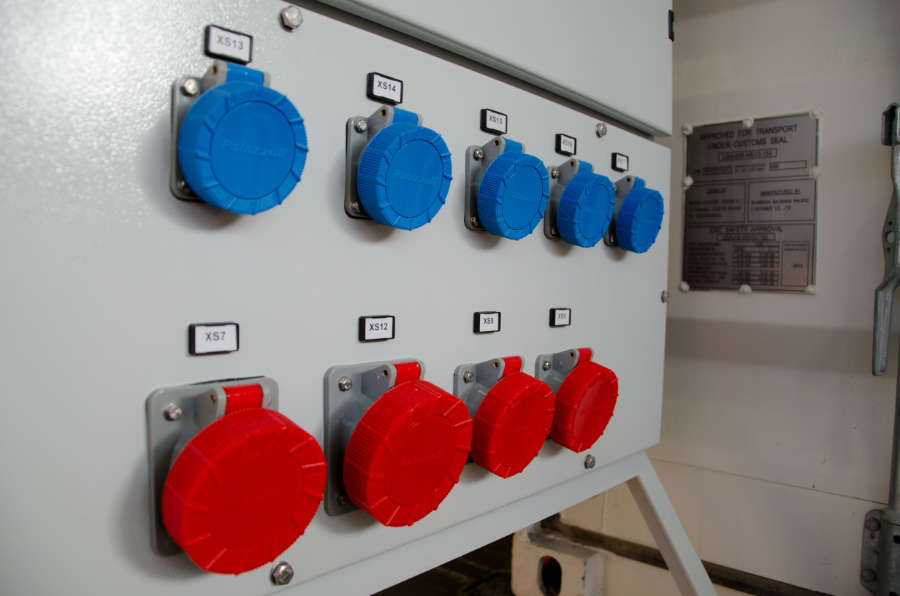

“QDC630” è un quadro elettrico di bassa tensione da cantiere certificato, trasportabile su cavalletto ed equipaggiato con prese e spine elettriche per l’alimentazione di macchinari.

Richiedi preventivo

I quadri elettrici di cantiere, chiamati anche comunemente quadri ASC*, sono legati all’evoluzione delle opere edili e, per il tipo di installazione, subiscono continui spostamenti, urti e vibrazioni, oltre ad essere sottoposti in modo esasperato alla corrosione degli agenti atmosferici.

Le caratteristiche del quadro trasportabile QDC630 sono:

  • grande flessibilità di impiego;
  • capacità di sopportare sollecitazioni meccaniche ed ambientali gravose;
  • alto grado di sicurezza, considerando l’ambiente a rischio elettrico ed il personale al quale è destinato.

* ASC: Assiemati di Serie per Cantieri.

Scheda Tecnica

Gallery fotografica

Normative internazionali e di sicurezza

QDC630 è stato progettato e testato per rispondere alle normative Europee ed Internazionali vigenti per i quadri di Bassa Tensione (IEC/CEI).

Caratteristiche costruttive dei quadri ASC da cantiere

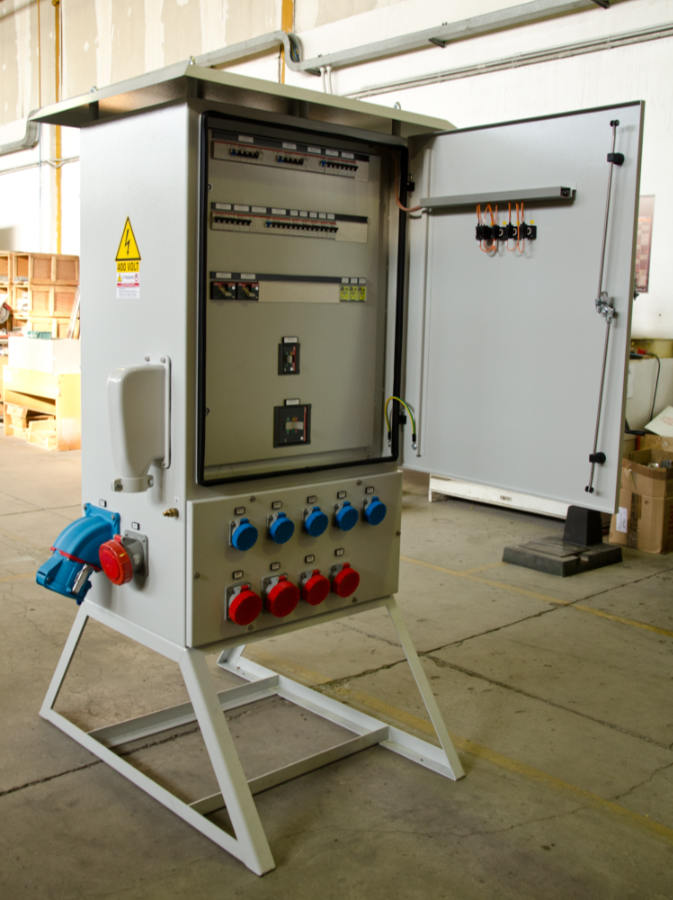

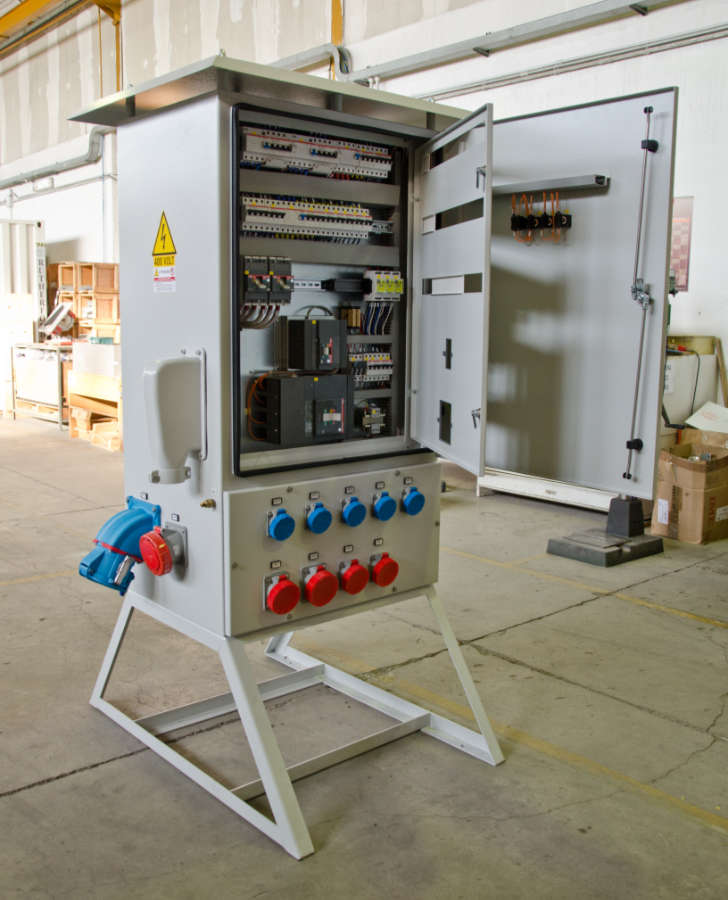

QDC630 ha una carpenteria in lamiera presso piegata sottoposto ad un ciclo di verniciatura industriale  adatta per installazione sia da esterno che da interno; la struttura è dotata di tettuccio parapioggia, cavalletto di sostegno, porta esterna di accesso cieca e porta interna.

Condizioni ambientali e d’utilizzo

L’installazione prevede condizioni ambientali max 45°C e min -5°C ed un grado di protezione standard IP55 con un IP20 a porte aperte. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.

Modularità e personalizzazione

– QDC630 ha caratteristiche meccaniche ed elettriche conformi alle normative ed offre comunque la possibilità di utilizzare apparecchiature definite su specifica richiesta del cliente.
– a richiesta, è possibile prevedere appositi interblocchi e sganci per evitare l’utilizzo contemporaneo delle utenze.
– QDC630 può essere equipaggiato con slitta ed avvolgicavo. Queste soluzioni sono state studiate per rendere mobile il quadro e facilitare il suo spostamento nell’eventualità in cui debba seguire attività di cantiere come le perforazioni e gli scavi.

Caratteristiche tecniche dei quadri elettrici da cantiere

Tensione nominale di impiego* Ue 400V-230V
Corrente Nominale In Fino a 630A
Numero di fasi 3 + 1
Frequenza fn 50 Hz
Alimentazione circuiti ausiliari in alternata 230-24 V a.c.

Dimensioni Standard

Le dimensioni possono variare in funzione di:

  • Tipologia di celle che compongono il quadro
  • Versione per la tenuta ad arco interno
  • Versione con l’isolamento in aria o in SF6
