DISTRIBUZIONE DI POTENZA

Quadri Protetti di Media Tensione

Cear fornisce quadri protetti di media tensione adatti alle specifiche caratteristiche della tensione della rete di distribuzione elettrica sino a 36kV.

Richiedi preventivo

I quadri protetti di media tensione sono progettati per reti di distribuzione elettrica in media tensione per il sezionamento, la protezione e la misura; si caratterizzano per essere compatti, modulari e adattabili a qualsiasi esigenza d’installazione e si caratterizzano per:

  • massima continuità di esercizio grazie ad apposite segregazioni che separano le varie celle di ogni scomparto;
  • facilità di installazione e collegamento perché il quadro è già assemblato e pronto per il fissaggio ed il collegamento alla rete;
  • presenza di interblocchi meccanici di sicurezza per compiere la sequenza corretta delle manovre e mantenere la massima sicurezza del personale.
Scheda Tecnica

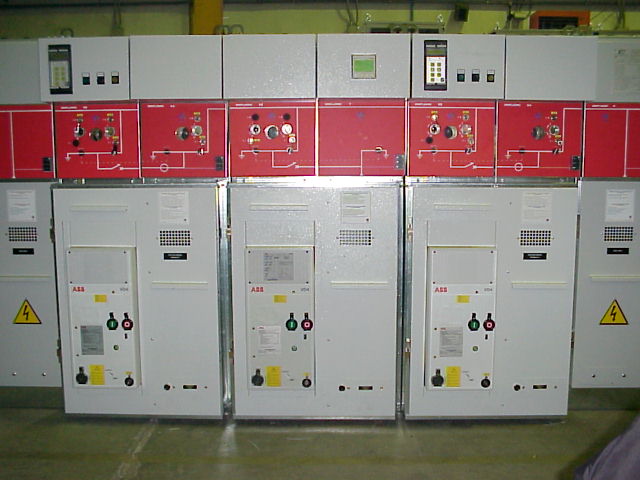

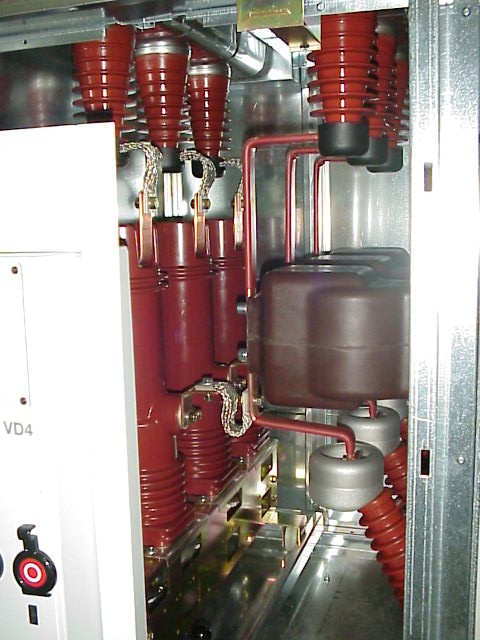

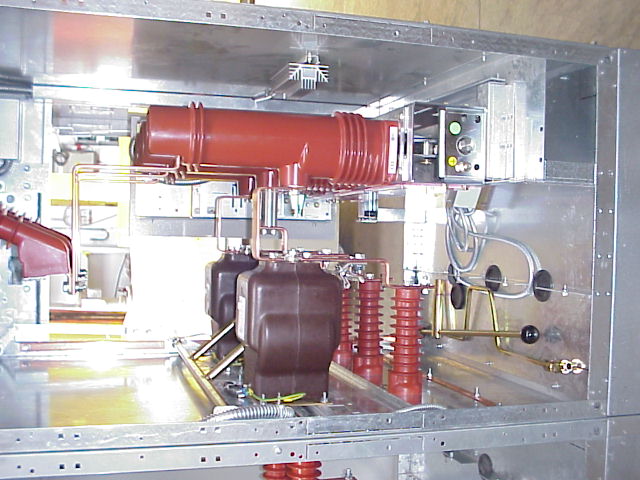

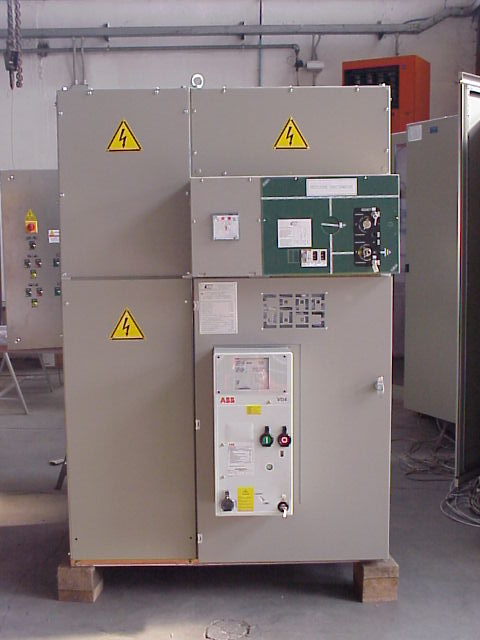

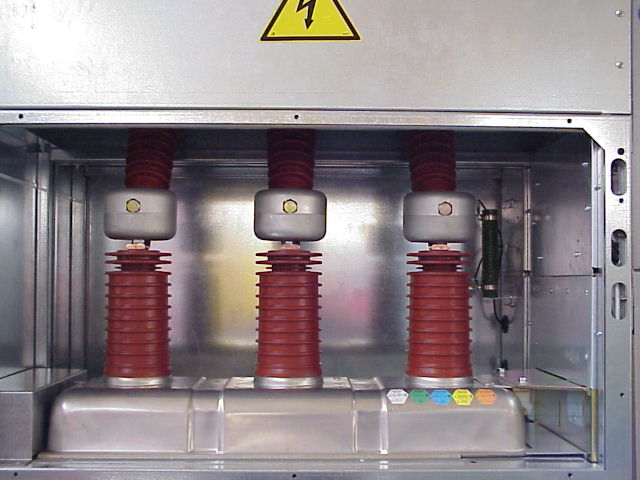

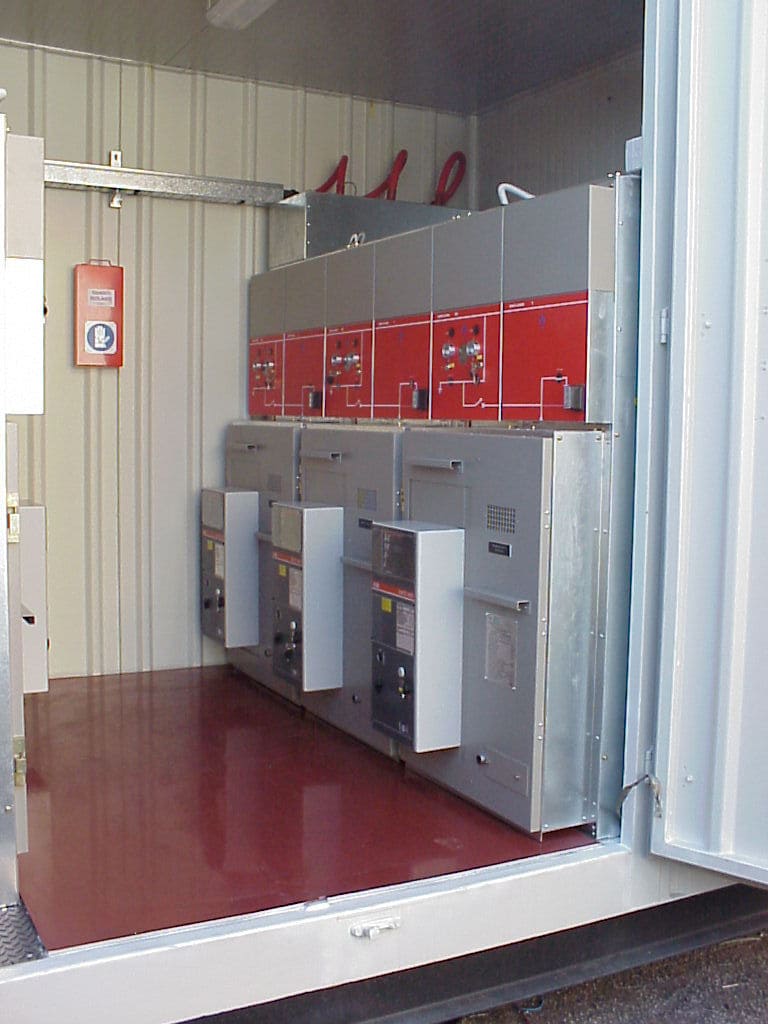

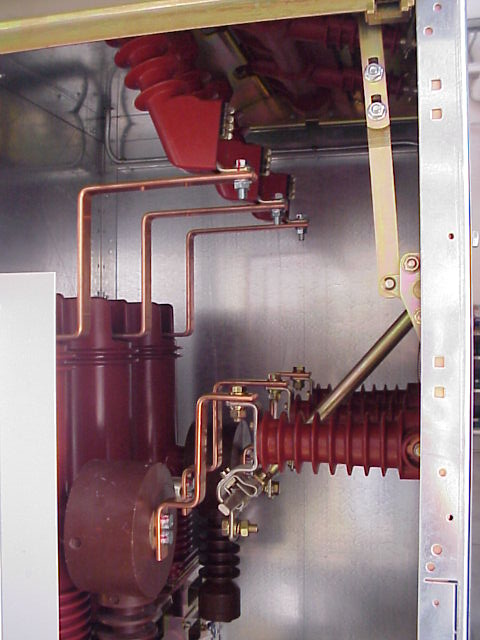

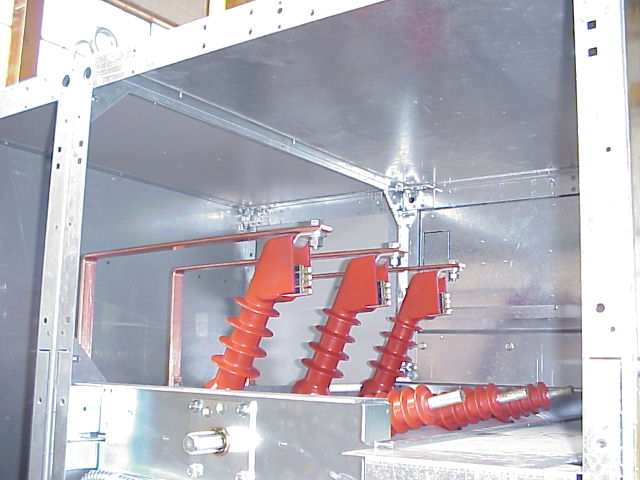

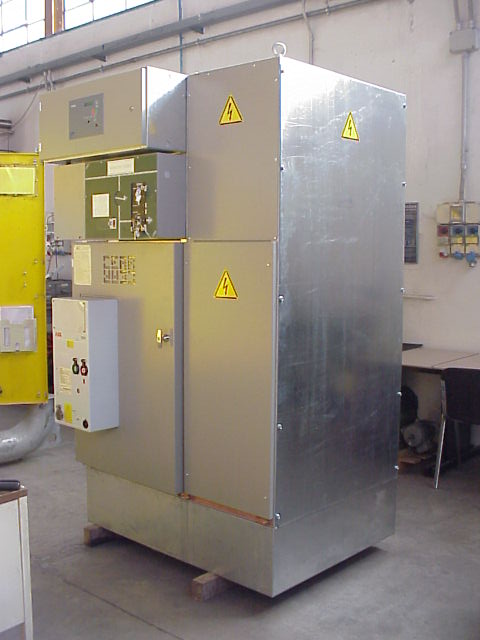

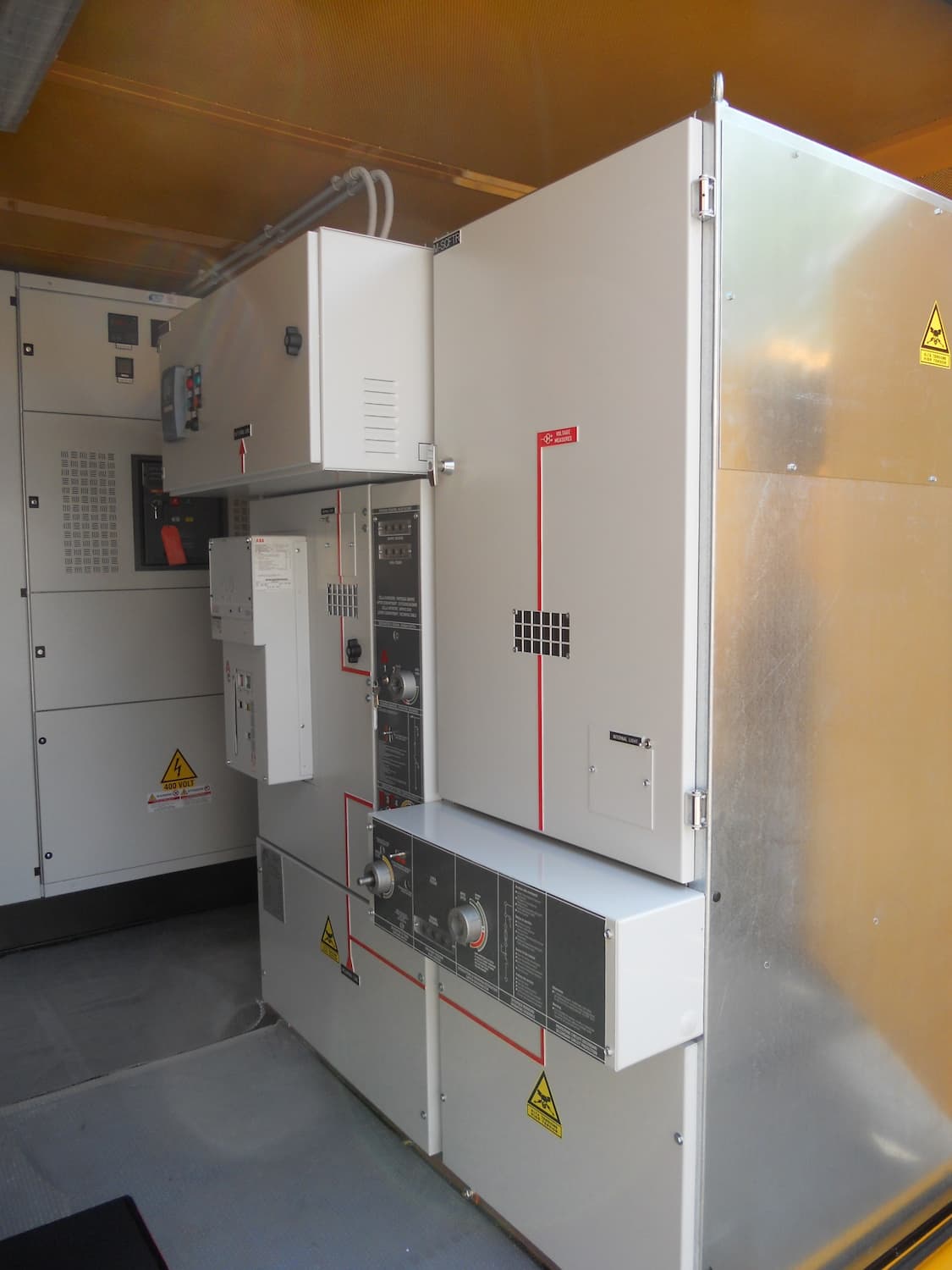

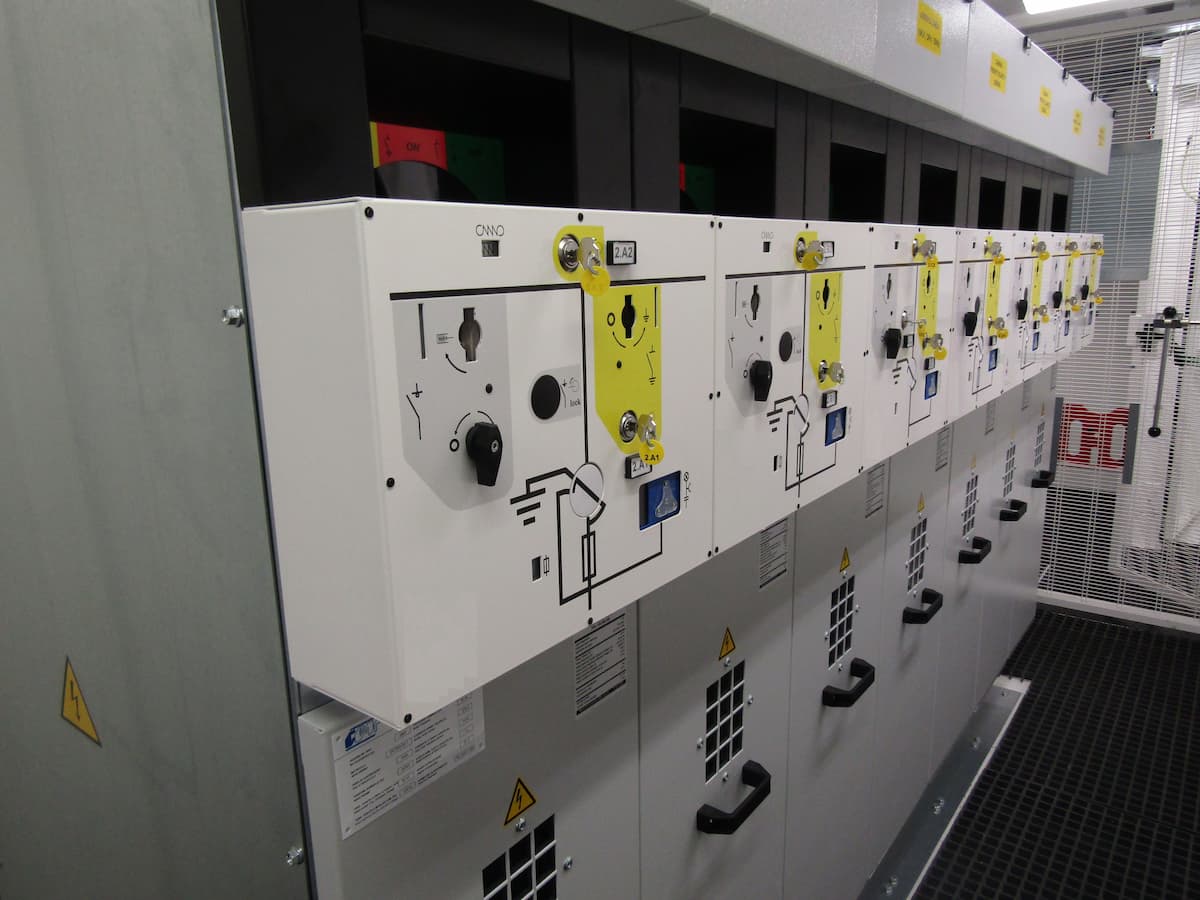

Gallery fotografica

Normative internazionali e di sicurezza

I quadri di media tensione protetti rispondono alle normative internazionali IEC 62271-200, IEC 62271-1, IEC 60529 ed Italiane CEI EN 62271-200, CEI EN 60529, oltre che alla CEI 0-16 per le celle normalizzate richieste dalle imprese distributrici di energia elettrica in Italia.

Caratteristiche costruttive dei quadri MT protetti

Il quadro protetto di media tensione è realizzato in lamiera di acciaio pressopiegata e verniciata con polveri epossidiche previo trattamento di sgrassaggio e fosfatazione. Il quadro è composto da una o più celle, ognuna strutturata da scomparti destinati a specifiche funzioni, determinate dalle esigenze e dalla configurazione dell’impianto.

Condizioni ambientali e d’utilizzo

L’installazione per interno dei quadri protetti di media tensione prevede condizioni ambientali max 50°C e min -5°C ed un grado di protezione standard IP30 – IP20 a porte aperte. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.

Modularità e personalizzazione

  • Possibilità personalizzazione delle varie sezioni in base all’ambito di applicazione
  • Possibilità di personalizzazione della sezione ausiliaria e di collegamento a sistemi SCADA
  • Possibilità di tenuta all’arco interno
  • Design dall’ingombro ridotto per specifiche applicazioni

Caratteristiche tecniche dei quadri protetti di media tensione

Tensione nominale Ud kV 7,5 12 17,5 24 36
Tensione di tenuta a frequenza industriale (50-60 Hz 1 min.) verso terra e tra le fasi Ud kV 20 28 38 50 70
Tensione di tenuta ad impulso atmosferico verso terra e tra le fasi Up kV 60 75 95 125 170
Corrente nominale Ir A 400÷1250 400÷1250 400÷1250 400÷1250 400÷800
Corrente di breve durata 1 sec. sui circuiti principali e di terra Ik kA 12,5÷20 12,5÷20 12,5÷20 12,5÷20 16÷20
Tenuta all’arco interno 1 sec kA 12,5÷16 12,5÷16 12,5÷16 12,5÷16 16
Classificazione relativa alla sicurezza del personale in caso di arco interno (Allegato “C” CEI EN 62271-200) IAC AFL – IAC AFLR

Dimensioni Standard

Le dimensioni possono variare in funzione di:

  • Tipologia di celle che compongono il quadro
  • Versione per la tenuta ad arco interno
  • Versione con l’isolamento in aria o in SF6
