DISTRIBUZIONE DI POTENZA

CTE – Cabina di trasformazione e distribuzione containerizzata

La cabina di trasformazione e distribuzione containerizzata CTE permette di avere un collegamento immediato alla rete elettrica, senza necessità di installazioni permanenti.

Richiedi preventivo

Le cabine CTE sono il risultato di un’esperienza pluriennale della nostra azienda e garantiscono le medesime performance elettriche e di solidità dei cabinati prefabbricati.

Le cabine elettriche containerizzate si caratterizzano per essere:

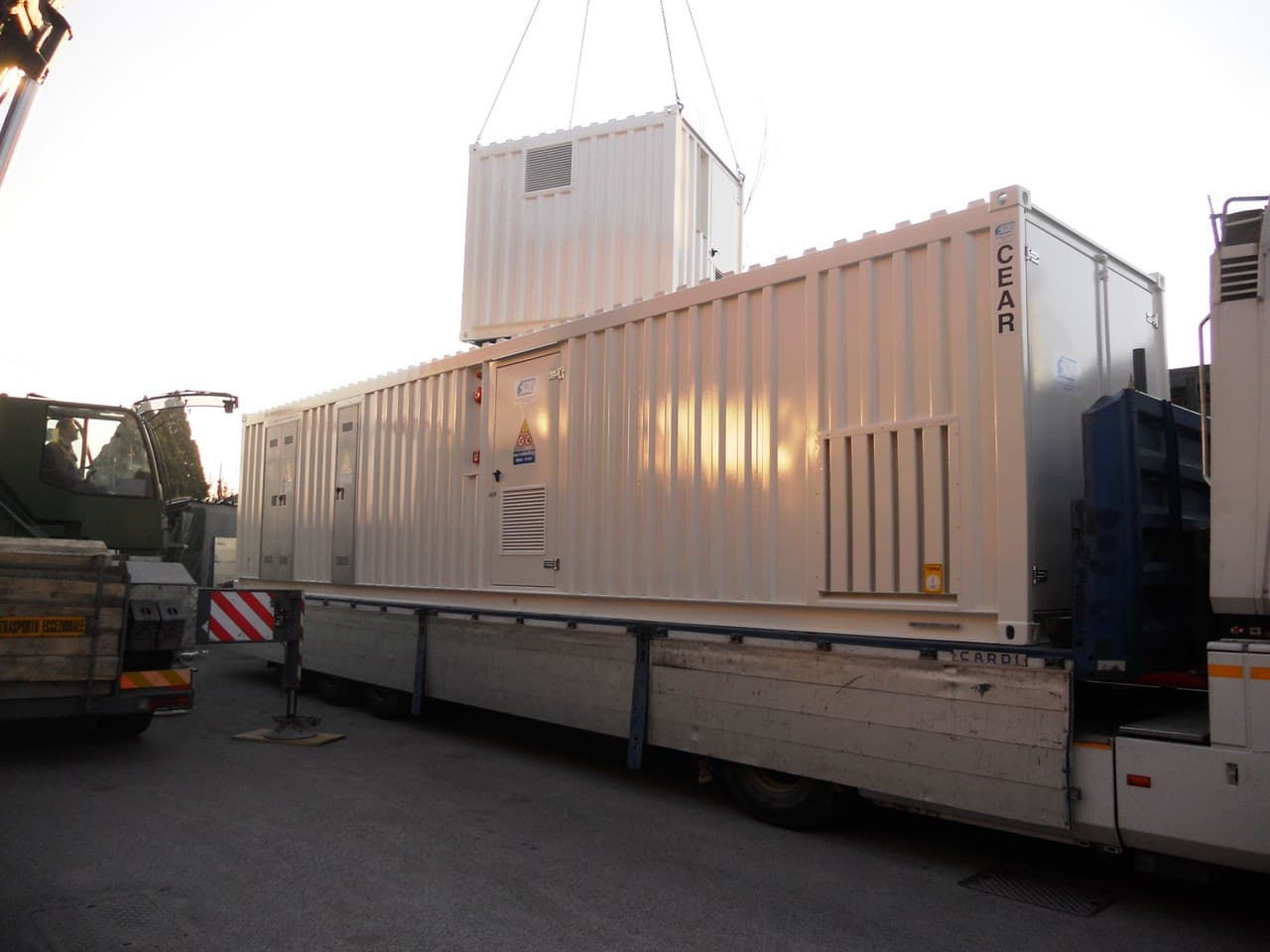

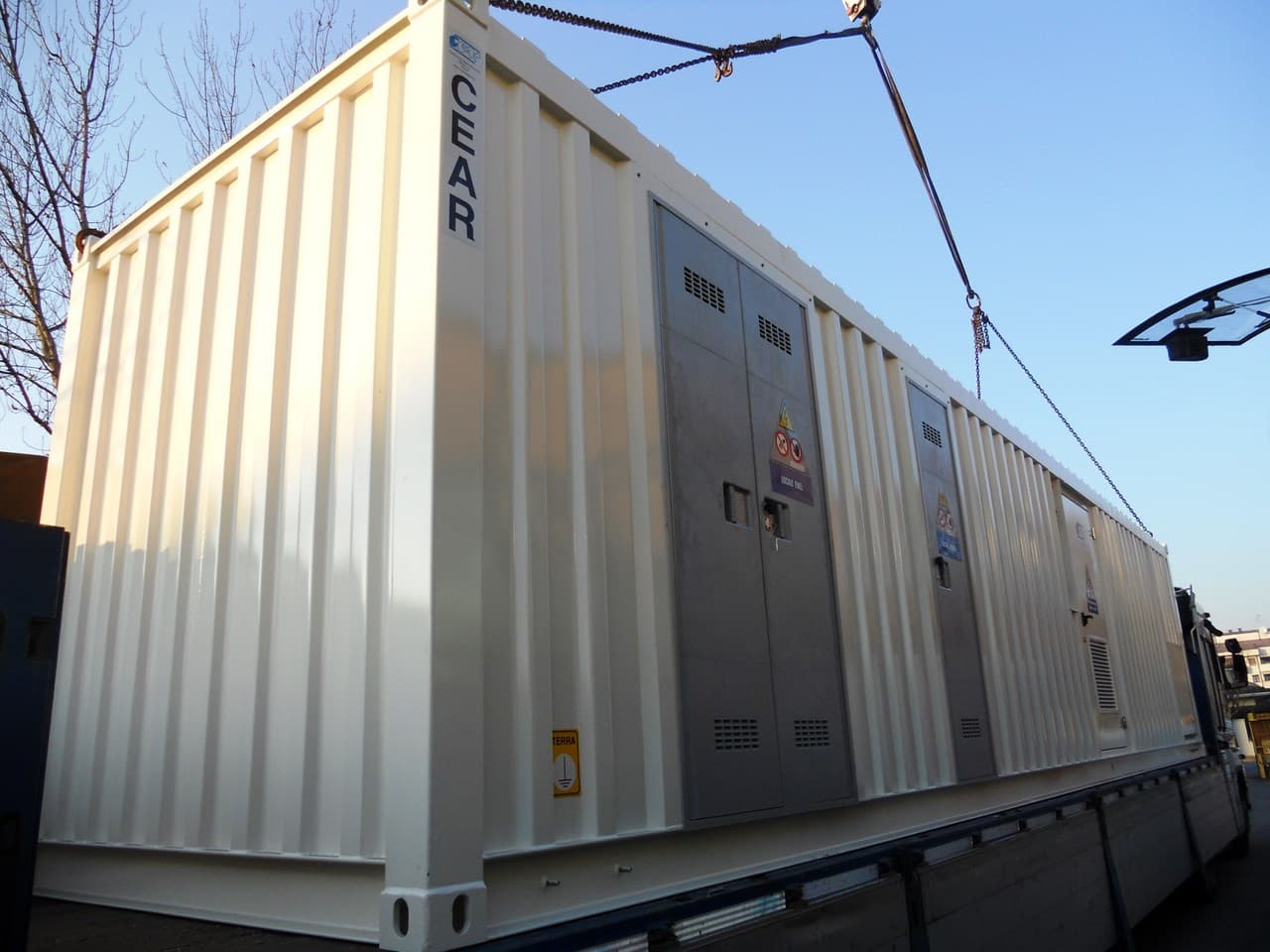

  • facili da movimentare e da trasportare;
  • pronte all’uso;
  • totalmente personalizzabile ed attrezzata secondo specifica cliente.

Le cabine CTE sono un prodotto versatile, che può essere riutilizzato e riadattato a distanza di tempo, in base alle esigenze del cliente e alle normative vigenti.

Le cabine di trasformazione CTE, come da più recenti normative, possono essere anche progettate con la tenuta all’arco interno.

Scheda Tecnica

Gallery fotografica

Normative internazionali e di sicurezza

Le cabine elettriche CTE, in base a specifiche esigenze, possono essere dotate di:
– certificato CSC permanente per i trasporti internazionali
– certificati per applicazioni marine ABS/RINA
– certificato ad arco interno fino a 20kA/1sec.
I quadri installati al suo interno sono conformi alle normative internazionali IEC.

Caratteristiche costruttive delle cabine elettriche containerizzate CTE

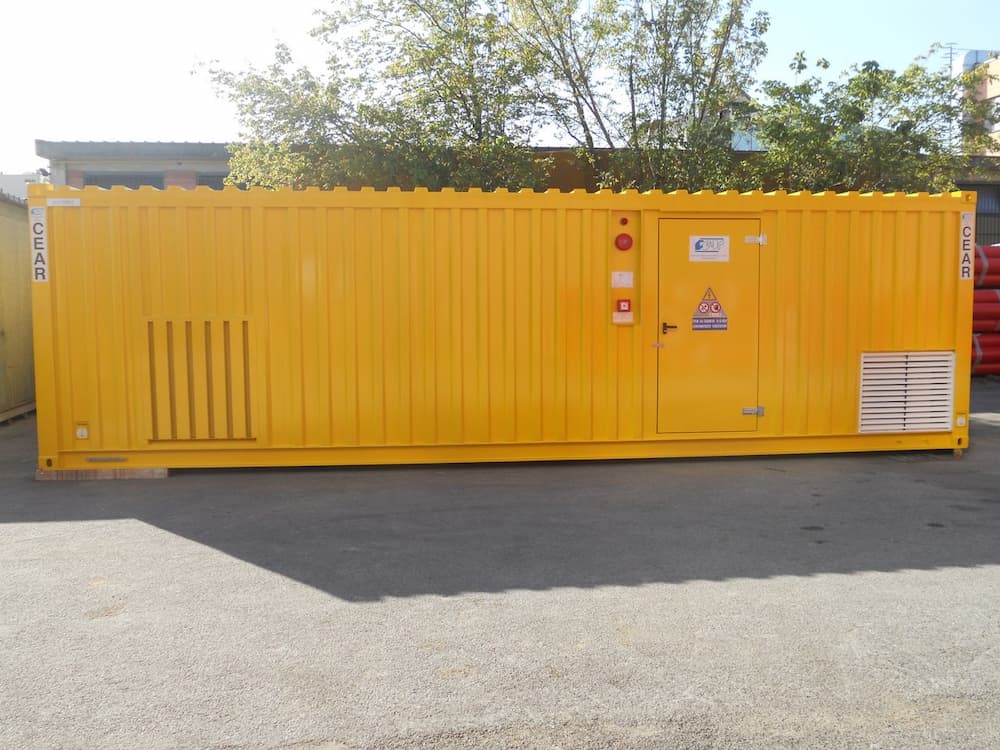

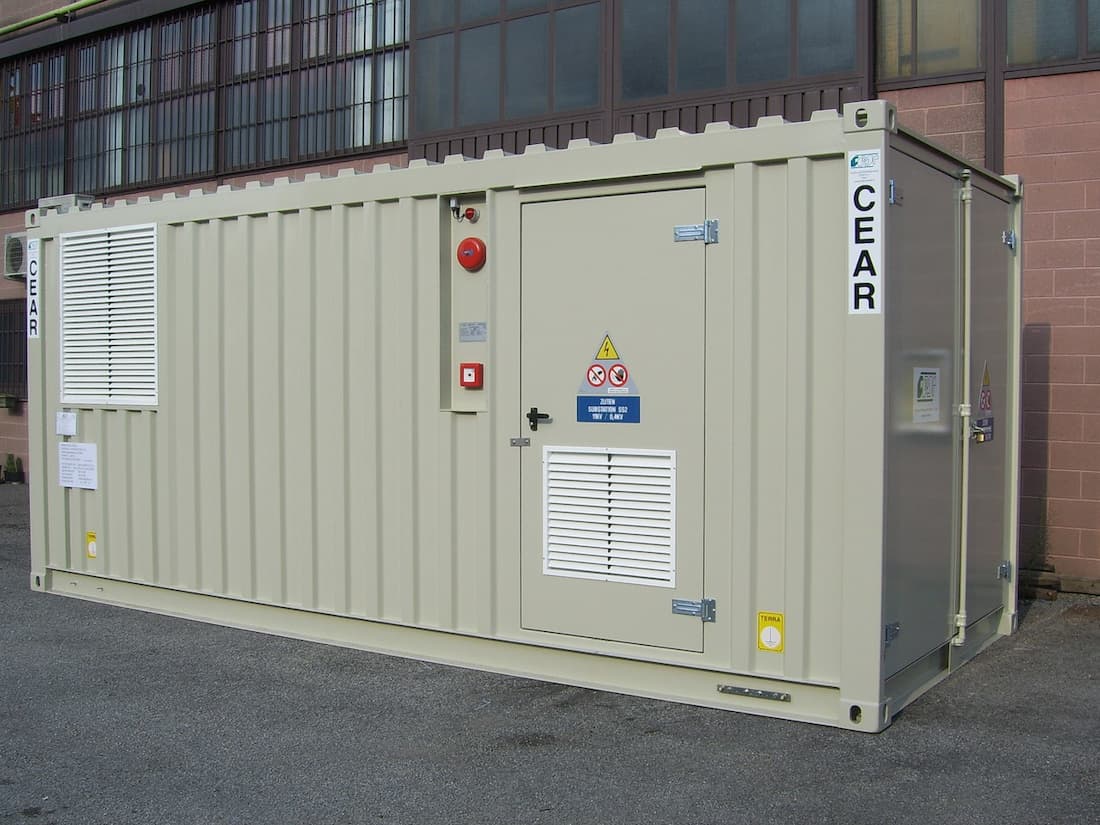

La cabina elettrica CTE nella sua versione standard è realizzata con struttura autoportante utile per la movimentazione ed il sollevamento.

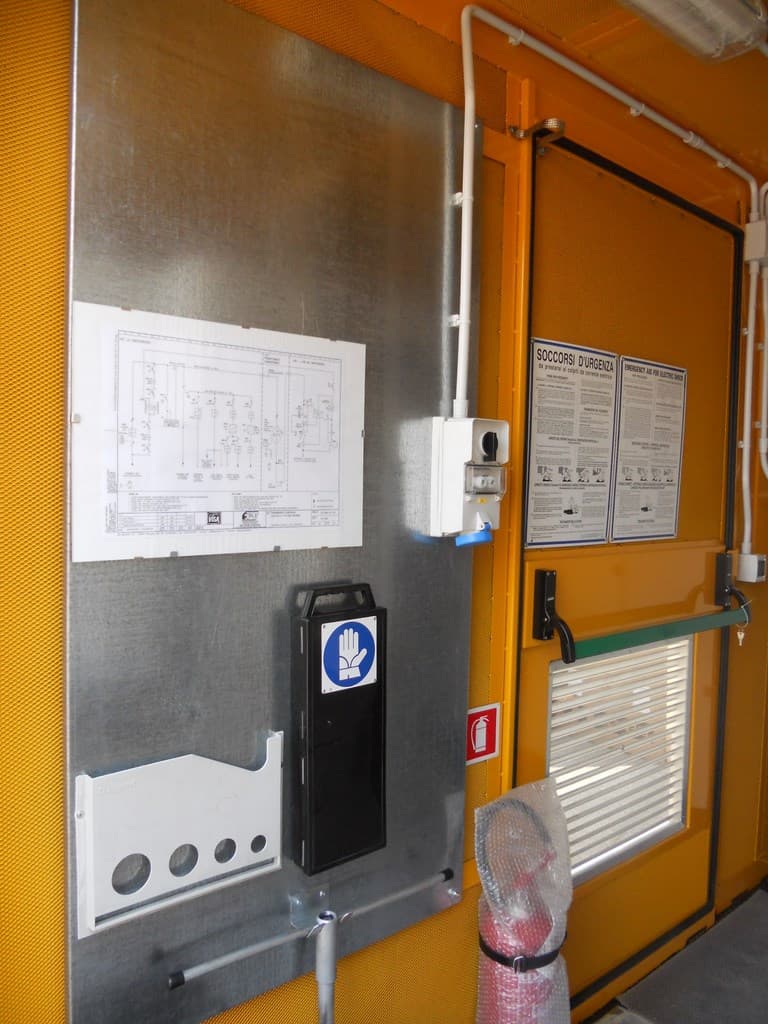

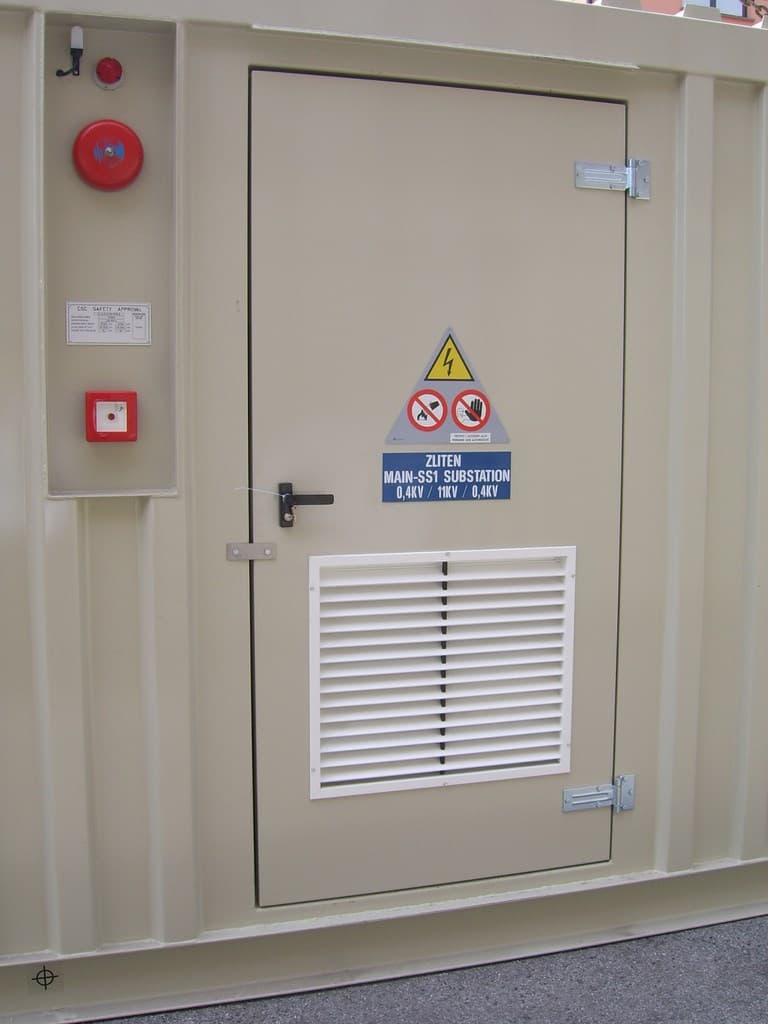

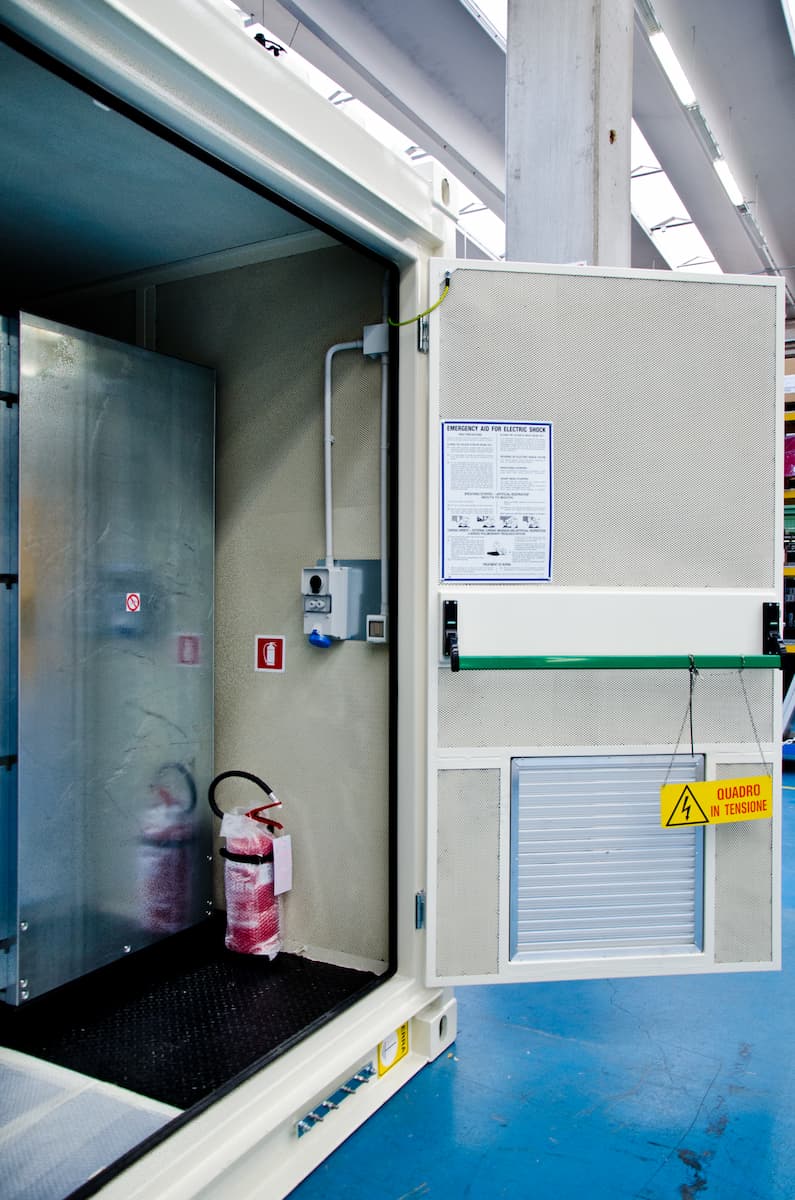

Il tetto e le pareti sono coibentati con materiale termoisolante non propagante l’incendio. Gli accessi sono a mezzo portelloni con chiusura di sicurezza per vano trasformatore mentre per il vano quadri con maniglione antipanico.
La ventilazione del vano quadri è naturale mentre è prevista la ventilazione forzata per la zona trasformatore.

Caratteristiche elettriche delle cabine di trasformazione e distribuzione CTE

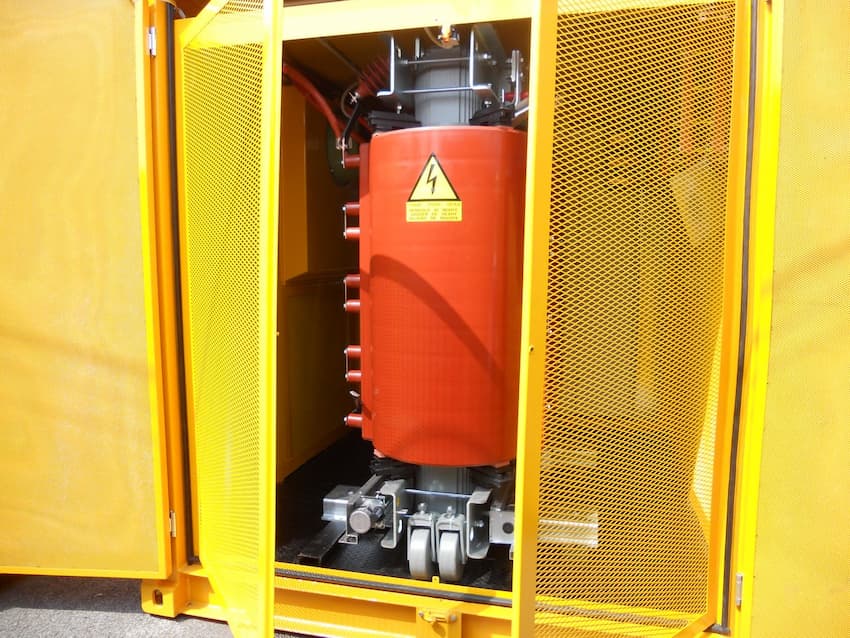

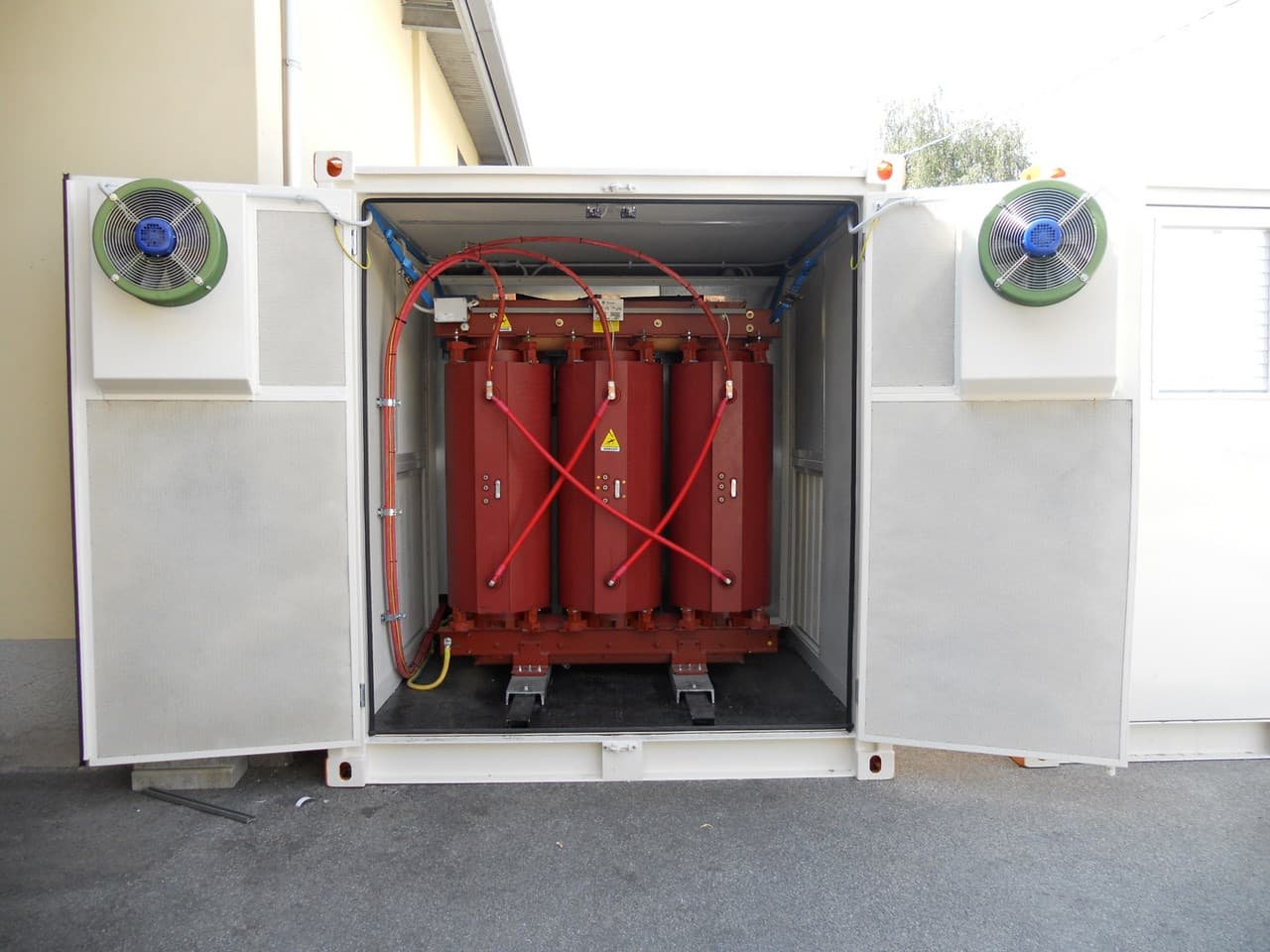

La cabina di trasformazione e distribuzione CTE può essere dotata di un trasformatore di potenza in resina o può avere isolamento in olio o in aria e può avere una potenza che va da 100kVA a 4500kVA.

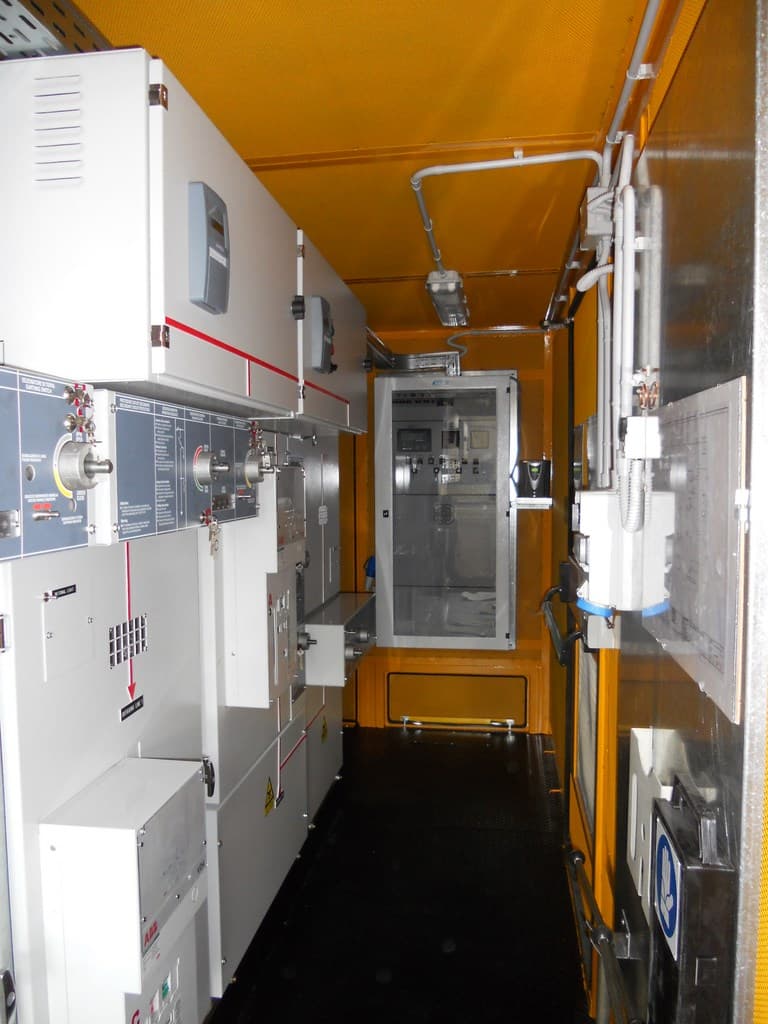

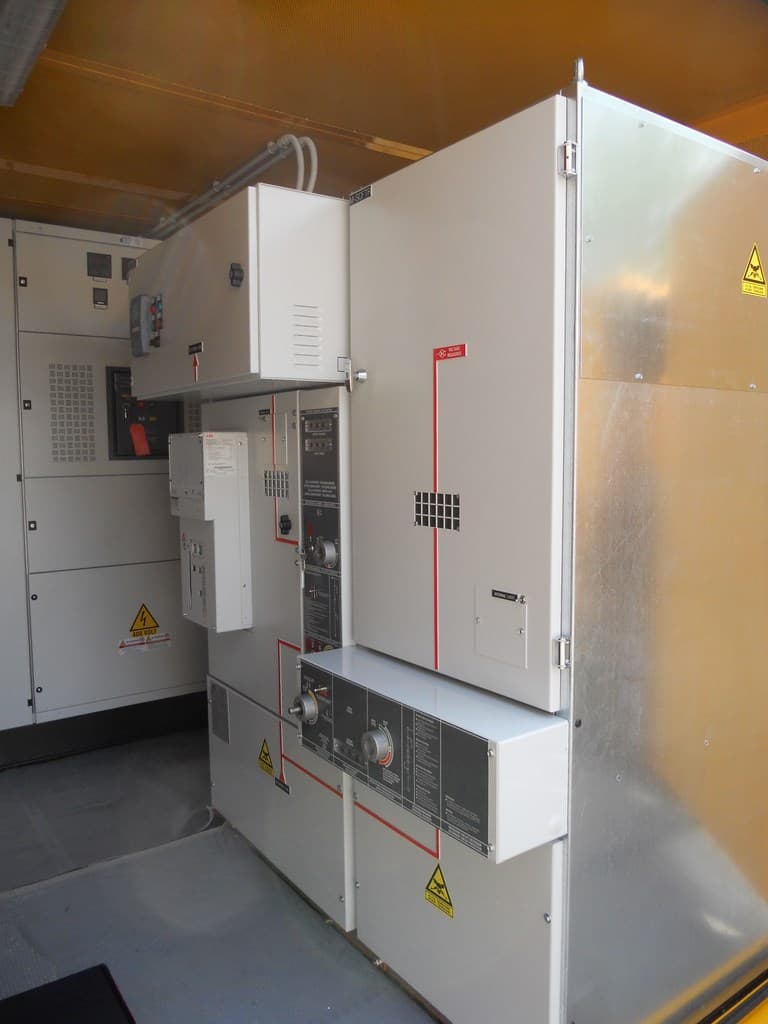

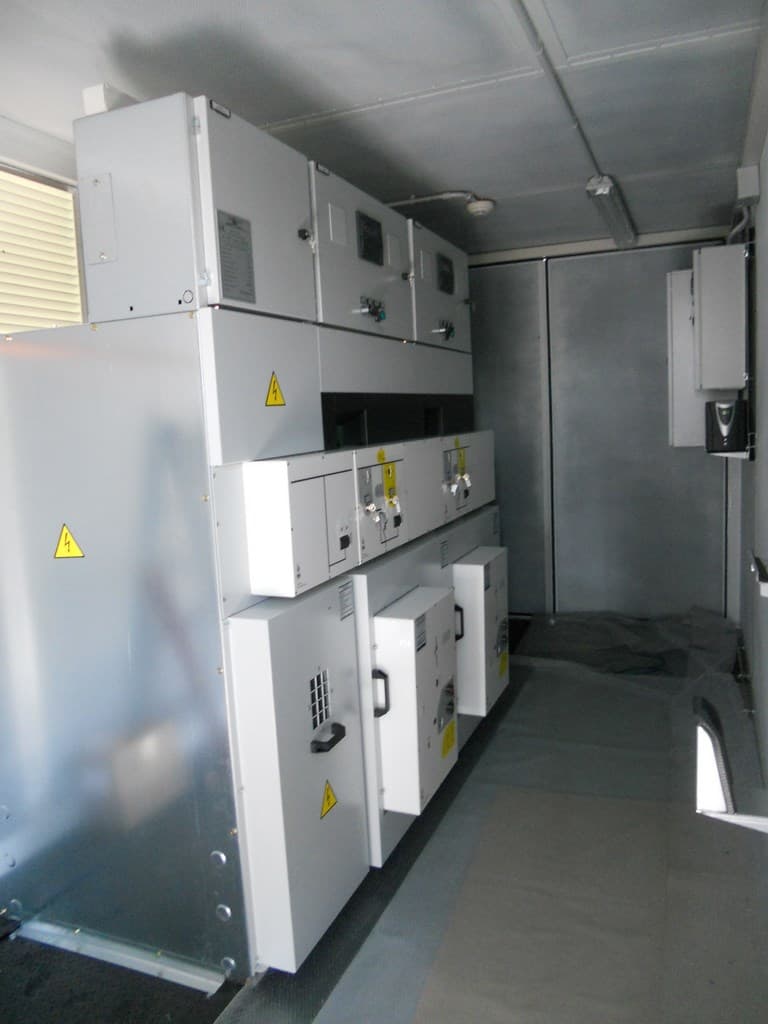

Le unità modulari dei quadri M.T. possono avere isolamento aria/ gas SF6 e accoppiabile in modo da realizzare diverse configurazioni.

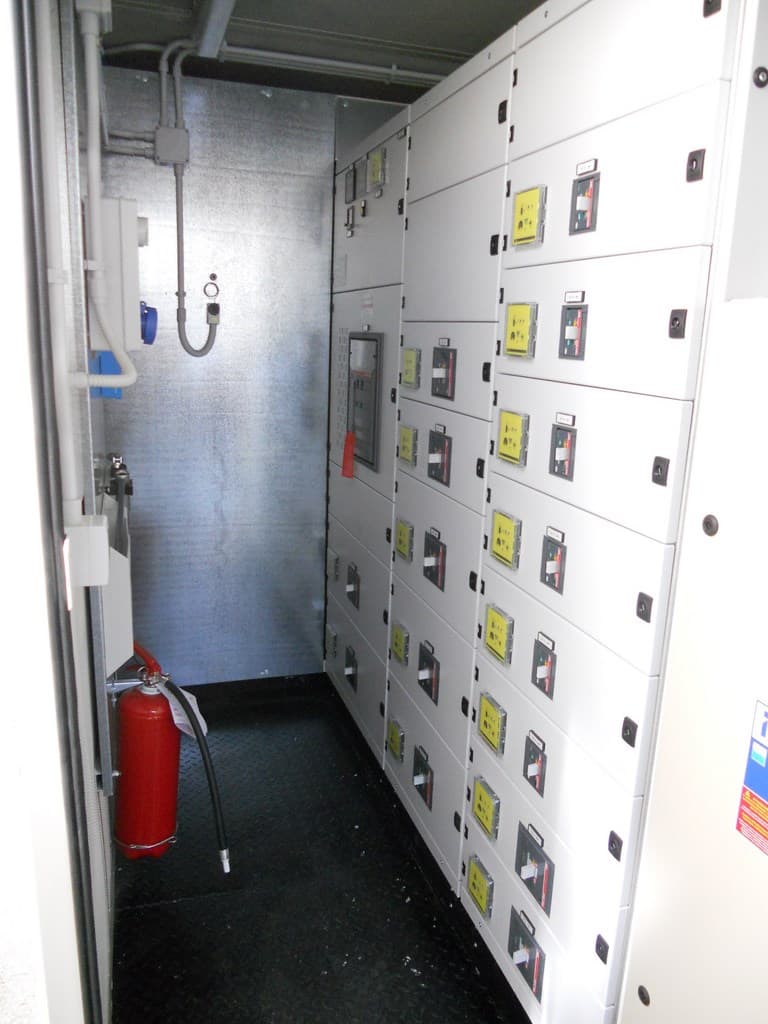

Il quadro di distribuzione di bassa tensione è personalizzabile, dalla costruzione modulare, è diviso per scomparti metallici e vani di sicurezza con una segregazione che può arrivare fino a 4b. L’equipaggiamento e gli accessori standard sono quelli previsti dalle norme IEC.

Modularità e personalizzazione

– La modularità consente di eseguire modifiche o ampliamenti di cabine CTE già in uso.
– Tutte le apparecchiature elettriche di potenza e gli ausiliari sono già interconnesse e collaudate in fabbrica, pronte per l’uso.
– Possibilità di rimettere a nuovo le cabine elettriche di seconda mano, realizzando la revisione delle apparecchiature elettriche, valutare la sostituzione e relativo adeguamento alle normative vigenti;
– Personalizzazione delle dimensioni, del layout interno e dell’accessoriamento richiesto, fra cui condizionamento e sistema antincendio.
– Adeguamento alle normative elettriche locali secondo specifiche del cliente.

Caratteristiche tecniche delle cabine elettriche containerizzate

DIMENSIONI CONTAINER (ISO) – A richiesta misure fuori standard

Container
(piedi)
Lunghezza
(mm)
Altezza
(mm)
Larghezza
(mm)
10 2990 2635 2435
15 4590 2635 2435
20 6055 2635 2435
20HC* 6055 2896 2435
25 7500 2635 2435
30 9125 2635 2435
40 12190 2635 2435
40HC* 12190 2896 2435
*HC= HIGH CUBE

Condizioni ambientali e di servizio

Temperatura esterna d’esercizio (min/max) °C -20 ÷ 50
Irraggiamento w/mq 500
Velocità massima del vento Km/h 140
Carico massimo di neve sulla proiezione orizzontale a 1000 m Kg/mq 220
Severità sismica AF 5
Grado di protezione esterna IP 54

Dimensioni Standard

Le dimensioni possono variare in funzione di:

  • Tipologia di celle che compongono il quadro
  • Versione per la tenuta ad arco interno
  • Versione con l’isolamento in aria o in SF6
